Projet changement tête de fourche Fazer en N

Page 2 sur 3 Précédent  1, 2, 3  Suivant

Aller en bas

Projet changement tête de fourche Fazer en N - Page 2 Empty Re: Projet changement tête de fourche Fazer en N

Message par Skual2.3 le Jeu 17 Mar 2011, 18:45

Re-,

Normalement j'attaque les modifs ce week-end... J'ai un feu de XJ6, une araignée de FZ6 n, et le compteur de la S2 avec le cache...

La grosse difficulté va être de créer des pattes pour permettre au feu de xj6 de reposer sur l'araignée...
des idées ??

Merci
Skual2.3
Skual2.3
Newby Rider
Newby Rider

Masculin Nombre de messages : 31
Age : 35
Localisation : Montpellier
Moto : FZ6 Fazer 2004
Score Jeux :
Projet changement tête de fourche Fazer en N - Page 2 Left_bar_bleue0 / 1000 / 100Projet changement tête de fourche Fazer en N - Page 2 Right_bar_bleue


Revenir en haut Aller en bas

Projet changement tête de fourche Fazer en N - Page 2 Empty Re: Projet changement tête de fourche Fazer en N

Message par Skual2.3 le Lun 21 Mar 2011, 17:46

Salut à tous,

Voila à quoi ressemble la "bête" après un ptit week end dessus

Projet changement tête de fourche Fazer en N - Page 2 Imag0010

Projet changement tête de fourche Fazer en N - Page 2 Imag0011

Y'a encore pas mal de boulot, et il manque des pièces :
Faisceau électrique de S2, entourage d'optique du XJ6...

et je pense même mettre un Té et une araignée de XJ6, pour faciliter le montage...

Parce que le problème, c'est de centrer l'optique avec le compteur, sans avoir le support adapté...

Dites moi ce que vous en pensez (du style de la moto comme ça)
Et si vous avez des idées de solution pour le montage... solutionreponse

je suis preneur
Skual2.3
Skual2.3
Newby Rider
Newby Rider

Masculin Nombre de messages : 31
Age : 35
Localisation : Montpellier
Moto : FZ6 Fazer 2004
Score Jeux :
Projet changement tête de fourche Fazer en N - Page 2 Left_bar_bleue0 / 1000 / 100Projet changement tête de fourche Fazer en N - Page 2 Right_bar_bleue


Revenir en haut Aller en bas

Projet changement tête de fourche Fazer en N - Page 2 Empty Re: Projet changement tête de fourche Fazer en N

Message par baodai le Lun 21 Mar 2011, 17:48

plutôt sympa, le primordial étant bien sur ton propre ressenti, car ici comme ailleurs, les goûts et les couleurs....
baodai
baodai
Confirm Rider
Confirm Rider

Masculin Nombre de messages : 241
Age : 55
Localisation : oise
Moto : fz6 s2 abs
Score Jeux :
Projet changement tête de fourche Fazer en N - Page 2 Left_bar_bleue0 / 1000 / 100Projet changement tête de fourche Fazer en N - Page 2 Right_bar_bleue


Revenir en haut Aller en bas

Projet changement tête de fourche Fazer en N - Page 2 Empty Re: Projet changement tête de fourche Fazer en N

Message par Matth79 le Lun 21 Mar 2011, 18:11

mois perso je trouve que l'optique fait super grosse
Matth79
Matth79
Confirm Rider
Confirm Rider

Masculin Nombre de messages : 150
Age : 35
Localisation : niort
Moto : FZ6 N 2008
Score Jeux :
Projet changement tête de fourche Fazer en N - Page 2 Left_bar_bleue0 / 1000 / 100Projet changement tête de fourche Fazer en N - Page 2 Right_bar_bleue


Revenir en haut Aller en bas

Projet changement tête de fourche Fazer en N - Page 2 Empty Re: Projet changement tête de fourche Fazer en N

Message par Skual2.3 le Lun 21 Mar 2011, 20:50

je pense que c'est parcequ'il est pas encore "plaqué" contre la fourche, et qu'il n'y a pas d'entourage noir.
Skual2.3
Skual2.3
Newby Rider
Newby Rider

Masculin Nombre de messages : 31
Age : 35
Localisation : Montpellier
Moto : FZ6 Fazer 2004
Score Jeux :
Projet changement tête de fourche Fazer en N - Page 2 Left_bar_bleue0 / 1000 / 100Projet changement tête de fourche Fazer en N - Page 2 Right_bar_bleue


Revenir en haut Aller en bas

Projet changement tête de fourche Fazer en N - Page 2 Empty Re: Projet changement tête de fourche Fazer en N

Message par matt30 le Jeu 05 Mai 2011, 14:38

Moi je trouve ça pas trop mal (l'optique fait un p'ti peu mastoc mais ça va), après faut voir avec l'entourage de Xj6...

Moi j'ai monté un phare de N (thanks Baodai!) sur ma S ...d'ailleurs je croyais que ma FZ6 était une N alors qu'en fait c'est une S! bref..
Pour fixer une araignée de N sur une S il faut un peu bricoler : il manque un perçage dans le T pour la fixer, au lieu de tenir avec 3 vis, moi l'araignée tiens avec 2 vis ...pas peur !
Photos du montage à venir, j'ai tout finis sauf que je n'ai pas branché la veilleuse cheers , car je n'ai pas trouver le câble/connecteur qui s'y branchait ...mais bon le feu de croisement marche et les clignos aussi c'est le principal !
V
matt30
matt30
Confirm Rider
Confirm Rider

Masculin Nombre de messages : 176
Age : 32
Localisation : Alès
Moto : FZ6 N
Score Jeux :
Projet changement tête de fourche Fazer en N - Page 2 Left_bar_bleue0 / 1000 / 100Projet changement tête de fourche Fazer en N - Page 2 Right_bar_bleue


Revenir en haut Aller en bas

Projet changement tête de fourche Fazer en N - Page 2 Empty Re: Projet changement tête de fourche Fazer en N

Message par matt30 le Jeu 05 Mai 2011, 14:42

Si d'ailleurs quelqu'un peut me dire pour les branchements de la veilleuse d'une S sur une N... merci!
matt30
matt30
Confirm Rider
Confirm Rider

Masculin Nombre de messages : 176
Age : 32
Localisation : Alès
Moto : FZ6 N
Score Jeux :
Projet changement tête de fourche Fazer en N - Page 2 Left_bar_bleue0 / 1000 / 100Projet changement tête de fourche Fazer en N - Page 2 Right_bar_bleue


Revenir en haut Aller en bas

Projet changement tête de fourche Fazer en N - Page 2 Empty Re: Projet changement tête de fourche Fazer en N

Message par matt30 le Mer 11 Mai 2011, 21:21

Alors pour les bricoleurs comme moi, voici la fixation de l'araignée + phare :
je commence par la fin !
Sur cette première photo voici l'araignée montée. Les deux flèches rouges c'est là où il y aura les vis qui tiennent l'araignée...

Projet changement tête de fourche Fazer en N - Page 2 0110

On s'approche pour voir la première vis..

Projet changement tête de fourche Fazer en N - Page 2 0210

LA VOILA ! (petite précision: en plaçant l'araignée, veiller à faire passer les câbles là où il faut.)
Pour la vis, elle se dévisse et se visse avec une clé de 10 ....

Projet changement tête de fourche Fazer en N - Page 2 0310

Pour ma part, là il y avait la vis, il y avait cette pièce , pour aider aux passages des câbles... Moi je l'ai viré !

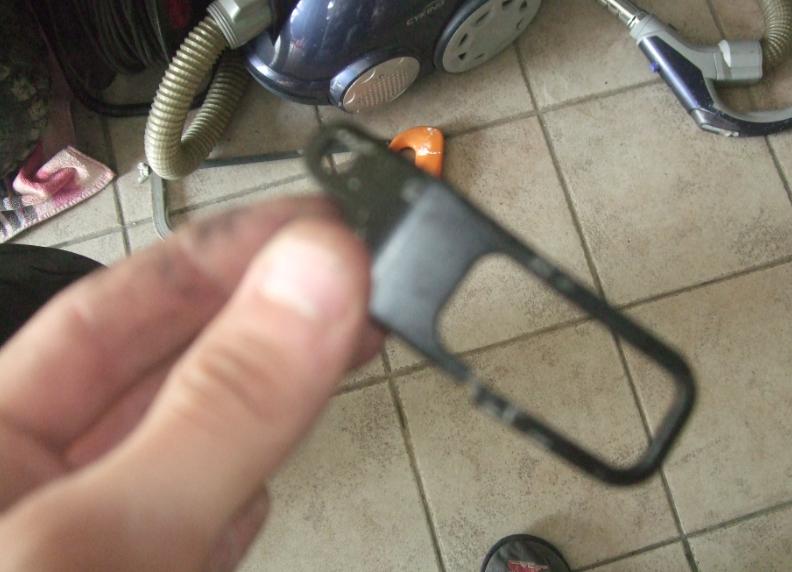

la pièce :

Projet changement tête de fourche Fazer en N - Page 2 0410

Ensuite, il devrait y avoir la même vis de l'autre côté (côté gauche du té).... mais le perçage/taraudage n'y est pas !!!(apparemment les "S" ne l'on pas)
On voit qu'il y a un espèce de cercle où le perçage devrait être :

Projet changement tête de fourche Fazer en N - Page 2 0510

On se retrouve donc avec une araignée qui tient avec une seule vis.... PAS TOP ! Donc moi j'ai fixé l'araignée par l'intermédiaire d'une pièce faite maison, une bonne petite plaque d'acier que j'ai recourbé et percé; mais une plaque pliée à 90° fera l'affaire...
la voici :

Projet changement tête de fourche Fazer en N - Page 2 0612

Ma plaque maison tient sur le té de fourche via les 2 vis chromées (voir photo) et il y aura (encore!) une vis pour tenir l'araignée sur ma plaque...

Projet changement tête de fourche Fazer en N - Page 2 0710

Là c'est la vis pour l'araignée... pour qu'elle puisse tenir sur quelque chose!

Projet changement tête de fourche Fazer en N - Page 2 0810

Là c'est un peu une vue d'ensemble

Projet changement tête de fourche Fazer en N - Page 2 0910


Enfin une fois fini tout ça, il ne reste plus qu'à monté le phare avec les 4 vis et voilà le résultat :

Projet changement tête de fourche Fazer en N - Page 2 1510

de ça .....

Projet changement tête de fourche Fazer en N - Page 2 1010

......je passe A CA ! ............

Projet changement tête de fourche Fazer en N - Page 2 1110

Mieux non ?!
matt30
matt30
Confirm Rider
Confirm Rider

Masculin Nombre de messages : 176
Age : 32
Localisation : Alès
Moto : FZ6 N
Score Jeux :
Projet changement tête de fourche Fazer en N - Page 2 Left_bar_bleue0 / 1000 / 100Projet changement tête de fourche Fazer en N - Page 2 Right_bar_bleue


Revenir en haut Aller en bas

Projet changement tête de fourche Fazer en N - Page 2 Empty Re: Projet changement tête de fourche Fazer en N

Message par Matth79 le Jeu 12 Mai 2011, 10:04

oui mieux
Matth79
Matth79
Confirm Rider
Confirm Rider

Masculin Nombre de messages : 150
Age : 35
Localisation : niort
Moto : FZ6 N 2008
Score Jeux :
Projet changement tête de fourche Fazer en N - Page 2 Left_bar_bleue0 / 1000 / 100Projet changement tête de fourche Fazer en N - Page 2 Right_bar_bleue


Revenir en haut Aller en bas

Projet changement tête de fourche Fazer en N - Page 2 Empty Re: Projet changement tête de fourche Fazer en N

Message par norrin-radd le Jeu 12 Mai 2011, 14:00

non pas mieux.......bien mieux Bravo
norrin-radd
norrin-radd
Fz6 Rider
Fz6 Rider

Masculin Nombre de messages : 6100
Age : 55
Localisation : thônes 74230
Moto : monster 1200
Score Jeux :
Projet changement tête de fourche Fazer en N - Page 2 Left_bar_bleue5 / 1005 / 100Projet changement tête de fourche Fazer en N - Page 2 Right_bar_bleue


Revenir en haut Aller en bas

Projet changement tête de fourche Fazer en N - Page 2 Empty Re: Projet changement tête de fourche Fazer en N

Message par Vanish le Jeu 12 Mai 2011, 14:02

Vous appelez quoi cache compteur ? scratch

J'ai l'impression qu'il me manque qqch sous le SDV scratch
Vanish
Vanish
Extrem Rider
Extrem Rider

Masculin Nombre de messages : 1608
Age : 36
Localisation : Orcier 74550
Moto : FZ6 N 2005
Score Jeux :
Projet changement tête de fourche Fazer en N - Page 2 Left_bar_bleue0 / 1000 / 100Projet changement tête de fourche Fazer en N - Page 2 Right_bar_bleue


Revenir en haut Aller en bas

Projet changement tête de fourche Fazer en N - Page 2 Empty Re: Projet changement tête de fourche Fazer en N

Message par sly le Jeu 12 Mai 2011, 14:29

C'EST VACHEMENT MIEUX!!! enfin ca reste une N mais bon...

par contre tu vas remettre le compteur à son emplacement d'origine ou tu le laisse sur le guidon??

@ vanish : où t'as vu un SDV ?
sly
sly
Confirm Rider
Confirm Rider

Masculin Nombre de messages : 332
Age : 40
Localisation : grenoble
Moto : FZ6 GT 2004
Score Jeux :
Projet changement tête de fourche Fazer en N - Page 2 Left_bar_bleue0 / 1000 / 100Projet changement tête de fourche Fazer en N - Page 2 Right_bar_bleue


Revenir en haut Aller en bas

Projet changement tête de fourche Fazer en N - Page 2 Empty Re: Projet changement tête de fourche Fazer en N

Message par sdav01 le Jeu 12 Mai 2011, 14:49

dite moi qqun d entre vousa t il encore la TDF version S Si oui possibiliter de me lavendre et aquel prix
sdav01
sdav01
Confirm Rider
Confirm Rider

Masculin Nombre de messages : 176
Age : 31
Localisation : DARDILLY
Moto : FZ6 SSSSSSSSSSSPLENDIDE
Score Jeux :
Projet changement tête de fourche Fazer en N - Page 2 Left_bar_bleue0 / 1000 / 100Projet changement tête de fourche Fazer en N - Page 2 Right_bar_bleue


Revenir en haut Aller en bas

Projet changement tête de fourche Fazer en N - Page 2 Empty Re: Projet changement tête de fourche Fazer en N

Message par Vanish le Jeu 12 Mai 2011, 15:31

sly a écrit:C'EST VACHEMENT MIEUX!!! enfin ca reste une N mais bon...

par contre tu vas remettre le compteur à son emplacement d'origine ou tu le laisse sur le guidon??

@ vanish : où t'as vu un SDV ?

Sur la mienne je disais Wink
Vanish
Vanish
Extrem Rider
Extrem Rider

Masculin Nombre de messages : 1608
Age : 36
Localisation : Orcier 74550
Moto : FZ6 N 2005
Score Jeux :
Projet changement tête de fourche Fazer en N - Page 2 Left_bar_bleue0 / 1000 / 100Projet changement tête de fourche Fazer en N - Page 2 Right_bar_bleue


Revenir en haut Aller en bas

Projet changement tête de fourche Fazer en N - Page 2 Empty Re: Projet changement tête de fourche Fazer en N

Message par norrin-radd le Jeu 12 Mai 2011, 16:01

Vanish a écrit:Vous appelez quoi cache compteur ? scratch


la partie plastique sous ton compteur....sur les s2 :

Projet changement tête de fourche Fazer en N - Page 2 Cache_10
norrin-radd
norrin-radd
Fz6 Rider
Fz6 Rider

Masculin Nombre de messages : 6100
Age : 55
Localisation : thônes 74230
Moto : monster 1200
Score Jeux :
Projet changement tête de fourche Fazer en N - Page 2 Left_bar_bleue5 / 1005 / 100Projet changement tête de fourche Fazer en N - Page 2 Right_bar_bleue


Revenir en haut Aller en bas

Projet changement tête de fourche Fazer en N - Page 2 Empty Re: Projet changement tête de fourche Fazer en N

Message par Vanish le Jeu 12 Mai 2011, 18:09

Y a pas ça sur modèle 2005 ? rassurez moi tongue

En même temps mon compteur vibre un peu a bas régme alors je demande, au cas où ça aide à caler le comptoir et que ça manquerait chez moi Wink
Vanish
Vanish
Extrem Rider
Extrem Rider

Masculin Nombre de messages : 1608
Age : 36
Localisation : Orcier 74550
Moto : FZ6 N 2005
Score Jeux :
Projet changement tête de fourche Fazer en N - Page 2 Left_bar_bleue0 / 1000 / 100Projet changement tête de fourche Fazer en N - Page 2 Right_bar_bleue


Revenir en haut Aller en bas

Projet changement tête de fourche Fazer en N - Page 2 Empty Re: Projet changement tête de fourche Fazer en N

Message par TeamFFF le Jeu 12 Mai 2011, 20:14

norrin-radd a écrit:
Vanish a écrit:Vous appelez quoi cache compteur ? scratch


la partie plastique sous ton compteur....sur les s2 :

Projet changement tête de fourche Fazer en N - Page 2 Cache_10

ça c'est celui d'une XJ6 , et c'est le mien de mémoire Smile
TeamFFF
TeamFFF
Fz6 Rider
Fz6 Rider

Masculin Nombre de messages : 2079
Age : 44
Localisation : Les Antilles
Moto : .
Score Jeux :
Projet changement tête de fourche Fazer en N - Page 2 Left_bar_bleue0 / 1000 / 100Projet changement tête de fourche Fazer en N - Page 2 Right_bar_bleue


Revenir en haut Aller en bas

Projet changement tête de fourche Fazer en N - Page 2 Empty Re: Projet changement tête de fourche Fazer en N

Message par matt30 le Ven 13 Mai 2011, 21:02

Pour Sly:
Oui ça y est, j'ai remis le compteur à sa place ! J'ai pas encore de photo pour ça
matt30
matt30
Confirm Rider
Confirm Rider

Masculin Nombre de messages : 176
Age : 32
Localisation : Alès
Moto : FZ6 N
Score Jeux :
Projet changement tête de fourche Fazer en N - Page 2 Left_bar_bleue0 / 1000 / 100Projet changement tête de fourche Fazer en N - Page 2 Right_bar_bleue


Revenir en haut Aller en bas

Projet changement tête de fourche Fazer en N - Page 2 Empty Re: Projet changement tête de fourche Fazer en N

Message par fred72 le Lun 16 Mai 2011, 20:59

@MATT30 -
quelques petite question technique je voudrais savoir comment tu a fais pour fixer tes retros vu le percage sont pas fait non plus et si tu a rencontré des soucis particulier a par ces fameux percage non fais mais avec un peu de bidouille "bricole" et logique ca colle .

- quel sont les pieces d origine importante pour le montage du phare car je fais un echange de me tdf s contre n avec quelqu un du sud et moi de l ouest donc faut pas qu on se plante sur l echange sinon l immobilisation de la moto va etre encore longue .

merci beaucoup amis motard pour vos conseil .
fred72
fred72
Newby Rider
Newby Rider

Masculin Nombre de messages : 39
Age : 36
Localisation : laval
Moto : fz6 s2 2007
Score Jeux :
Projet changement tête de fourche Fazer en N - Page 2 Left_bar_bleue0 / 1000 / 100Projet changement tête de fourche Fazer en N - Page 2 Right_bar_bleue


Revenir en haut Aller en bas

Projet changement tête de fourche Fazer en N - Page 2 Empty Re: Projet changement tête de fourche Fazer en N

Message par Skual2.3 le Mar 14 Juin 2011, 17:04

Pour mon cas, j'ai mis un rétroviseur embout de guidon (style café racer)
Skual2.3
Skual2.3
Newby Rider
Newby Rider

Masculin Nombre de messages : 31
Age : 35
Localisation : Montpellier
Moto : FZ6 Fazer 2004
Score Jeux :
Projet changement tête de fourche Fazer en N - Page 2 Left_bar_bleue0 / 1000 / 100Projet changement tête de fourche Fazer en N - Page 2 Right_bar_bleue


Revenir en haut Aller en bas

Projet changement tête de fourche Fazer en N - Page 2 Empty Re: Projet changement tête de fourche Fazer en N

Message par Skual2.3 le Mar 14 Juin 2011, 17:09

Voici le résultat :

Projet changement tête de fourche Fazer en N - Page 2 Img_0711
Skual2.3
Skual2.3
Newby Rider
Newby Rider

Masculin Nombre de messages : 31
Age : 35
Localisation : Montpellier
Moto : FZ6 Fazer 2004
Score Jeux :
Projet changement tête de fourche Fazer en N - Page 2 Left_bar_bleue0 / 1000 / 100Projet changement tête de fourche Fazer en N - Page 2 Right_bar_bleue


Revenir en haut Aller en bas

Projet changement tête de fourche Fazer en N - Page 2 Empty Re: Projet changement tête de fourche Fazer en N

Message par Skual2.3 le Mar 14 Juin 2011, 17:11

et là

Projet changement tête de fourche Fazer en N - Page 2 Img_0715
Skual2.3
Skual2.3
Newby Rider
Newby Rider

Masculin Nombre de messages : 31
Age : 35
Localisation : Montpellier
Moto : FZ6 Fazer 2004
Score Jeux :
Projet changement tête de fourche Fazer en N - Page 2 Left_bar_bleue0 / 1000 / 100Projet changement tête de fourche Fazer en N - Page 2 Right_bar_bleue


Revenir en haut Aller en bas

Projet changement tête de fourche Fazer en N - Page 2 Empty Re: Projet changement tête de fourche Fazer en N

Message par fred72 le Jeu 25 Aoû 2011, 20:53

je vais vous mettre quelques photo du rendu de la mienne sinon pour les retros ca c est arrange juste un soucis de faisceau voir post https://www.fz6ride.com/t6584-question-phare

voila avant prepa
Projet changement tête de fourche Fazer en N - Page 2 04310
fred72
fred72
Newby Rider
Newby Rider

Masculin Nombre de messages : 39
Age : 36
Localisation : laval
Moto : fz6 s2 2007
Score Jeux :
Projet changement tête de fourche Fazer en N - Page 2 Left_bar_bleue0 / 1000 / 100Projet changement tête de fourche Fazer en N - Page 2 Right_bar_bleue


Revenir en haut Aller en bas

Projet changement tête de fourche Fazer en N - Page 2 Empty Re: Projet changement tête de fourche Fazer en N

Message par fred72 le Jeu 25 Aoû 2011, 20:55

Projet changement tête de fourche Fazer en N - Page 2 00710
fred72
fred72
Newby Rider
Newby Rider

Masculin Nombre de messages : 39
Age : 36
Localisation : laval
Moto : fz6 s2 2007
Score Jeux :
Projet changement tête de fourche Fazer en N - Page 2 Left_bar_bleue0 / 1000 / 100Projet changement tête de fourche Fazer en N - Page 2 Right_bar_bleue


Revenir en haut Aller en bas

Projet changement tête de fourche Fazer en N - Page 2 Empty Re: Projet changement tête de fourche Fazer en N

Message par fred72 le Jeu 25 Aoû 2011, 21:00

je vais vous mettre quelques photo du rendu de la mienne sinon pour les retros ca c est arrange juste un soucis de faisceau voir post https://www.fz6ride.com/t6584-question-phare

voila avant prepa
Projet changement tête de fourche Fazer en N - Page 2 04310
fred72
fred72
Newby Rider
Newby Rider

Masculin Nombre de messages : 39
Age : 36
Localisation : laval
Moto : fz6 s2 2007
Score Jeux :
Projet changement tête de fourche Fazer en N - Page 2 Left_bar_bleue0 / 1000 / 100Projet changement tête de fourche Fazer en N - Page 2 Right_bar_bleue


Revenir en haut Aller en bas

Projet changement tête de fourche Fazer en N - Page 2 Empty Re: Projet changement tête de fourche Fazer en N

Message par Contenu sponsorisé


Contenu sponsorisé


Revenir en haut Aller en bas

Page 2 sur 3 Précédent  1, 2, 3  Suivant

Revenir en haut

- Sujets similaires


Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
