[CR] Remplacer son amortisseur - FZ6-N
Bonjour,
Débutant en mécanique, je cherchais un petit tutoriel pour le remplacement de mon amortisseur de FZ6-N.
N'ayant pas trouvé ce qu'il me fallait, je me suis lancé dans le démontage qui est finalement très simple (pour débutant).
1 - Matériel :
Voici ce qu'il vous faut pour commencer :
- Clef 14
- Cliquet de 10 et 17 (ou Clef).
- Marteau
- Pince
- Chandelles + Cric + Béquille d'atelier (optionnel)
![[CR] Remplacer son amortisseur - FZ6-N 210](https://i.servimg.com/u/f35/12/62/40/06/210.jpg)
2 - Démontage :
Placer la moto sur la béquille d'atelier pour plus de simplicité :
![[CR] Remplacer son amortisseur - FZ6-N 311](https://i.servimg.com/u/f35/12/62/40/06/311.jpg)
Placer ensuite un cric et des chandelle pour tenir la moto et soulager le bras oscillant :
![[CR] Remplacer son amortisseur - FZ6-N 410](https://i.servimg.com/u/f35/12/62/40/06/410.jpg)
Enlever la béquille d'atelier :
![[CR] Remplacer son amortisseur - FZ6-N 4_110](https://i.servimg.com/u/f35/12/62/40/06/4_110.jpg)
Enlever la selle pour enlever les carénages génants :
![[CR] Remplacer son amortisseur - FZ6-N 510](https://i.servimg.com/u/f35/12/62/40/06/510.jpg)
Enlever les vis et tirer progressivement sur les carénages (des deux côtés) :
![[CR] Remplacer son amortisseur - FZ6-N 611](https://i.servimg.com/u/f35/12/62/40/06/611.jpg)
![[CR] Remplacer son amortisseur - FZ6-N 711](https://i.servimg.com/u/f35/12/62/40/06/711.jpg)
![[CR] Remplacer son amortisseur - FZ6-N 810](https://i.servimg.com/u/f35/12/62/40/06/810.jpg)
Démonter le garde-boue en dévissant les vis (jaune) des deux côtés et en déclipsant (rouge) :
![[CR] Remplacer son amortisseur - FZ6-N 911](https://i.servimg.com/u/f35/12/62/40/06/911.jpg)
![[CR] Remplacer son amortisseur - FZ6-N 9_110](https://i.servimg.com/u/f35/12/62/40/06/9_110.jpg)
![[CR] Remplacer son amortisseur - FZ6-N 1010](https://i.servimg.com/u/f35/12/62/40/06/1010.jpg)
Profitez en pour le nettoyer !!
![[CR] Remplacer son amortisseur - FZ6-N 1110](https://i.servimg.com/u/f35/12/62/40/06/1110.jpg)
L'écrou du bas de la suspension est maintenant bien visible (utiliser de préférence une clef de 14 et un cliquet de 14) :
![[CR] Remplacer son amortisseur - FZ6-N 1211](https://i.servimg.com/u/f35/12/62/40/06/1211.jpg)
La vis du bas de suspension :
![[CR] Remplacer son amortisseur - FZ6-N 12_110](https://i.servimg.com/u/f35/12/62/40/06/12_110.jpg)
Il reste une sorte de petite douille à enlever :
![[CR] Remplacer son amortisseur - FZ6-N 1310](https://i.servimg.com/u/f35/12/62/40/06/1310.jpg)

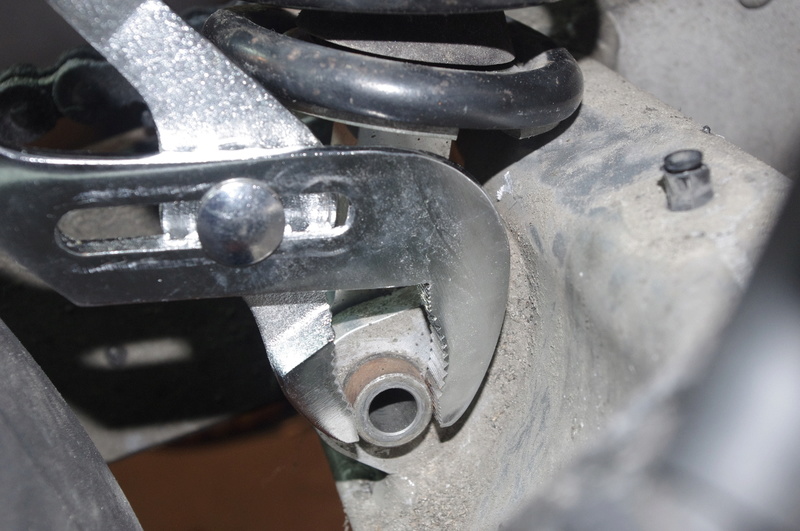

Tirer dessus avec une pince (pas besoin de forcer normalement) :
![[CR] Remplacer son amortisseur - FZ6-N 1410](https://i.servimg.com/u/f35/12/62/40/06/1410.jpg)
![[CR] Remplacer son amortisseur - FZ6-N 1510](https://i.servimg.com/u/f35/12/62/40/06/1510.jpg)
Dévisser la partie haute de l'amortisseur (Cliquet de 14 et 17) :
![[CR] Remplacer son amortisseur - FZ6-N 1611](https://i.servimg.com/u/f35/12/62/40/06/1611.jpg)
![[CR] Remplacer son amortisseur - FZ6-N 1711](https://i.servimg.com/u/f35/12/62/40/06/1711.jpg)
![[CR] Remplacer son amortisseur - FZ6-N 1810](https://i.servimg.com/u/f35/12/62/40/06/1810.jpg)
Enlever définitivement la douille en bas de suspension, l'amortisseur devrait tomber sans forcer :
![[CR] Remplacer son amortisseur - FZ6-N 1910](https://i.servimg.com/u/f35/12/62/40/06/1910.jpg)
Une petite vrille et il sort tout seul :
![[CR] Remplacer son amortisseur - FZ6-N 2010](https://i.servimg.com/u/f35/12/62/40/06/2010.jpg)
![[CR] Remplacer son amortisseur - FZ6-N 2110](https://i.servimg.com/u/f35/12/62/40/06/2110.jpg)
Si vous souhaitez garder l'ancien amortisseur pour y apporter des modifications, vous devez le compresser avant de le démonter.
J'ai utiliser la technique des sangles (pas la meilleur) mais la seule à ma disposition :
![[CR] Remplacer son amortisseur - FZ6-N 2210](https://i.servimg.com/u/f35/12/62/40/06/2210.jpg)
![[CR] Remplacer son amortisseur - FZ6-N 2310](https://i.servimg.com/u/f35/12/62/40/06/2310.jpg)
Et forcer comme un bourin !
![[CR] Remplacer son amortisseur - FZ6-N 2410](https://i.servimg.com/u/f35/12/62/40/06/2410.jpg)
Sinon passez directement au remplacement de l'amortisseur.
Sur le nouvel amortisseur vérifier que le roulement du pied fonctionne correctement (attention, la poussière ne doit pas rentrer dedans).
Remplacer l'amortisseur et tout remonter dans l'autre sens !!
Contrôle du véhicule avec l'inspecteur :
![[CR] Remplacer son amortisseur - FZ6-N 2510](https://i.servimg.com/u/f35/12/62/40/06/2510.jpg)
N'hésitez pas a commenter
Débutant en mécanique, je cherchais un petit tutoriel pour le remplacement de mon amortisseur de FZ6-N.
N'ayant pas trouvé ce qu'il me fallait, je me suis lancé dans le démontage qui est finalement très simple (pour débutant).
1 - Matériel :
Voici ce qu'il vous faut pour commencer :
- Clef 14
- Cliquet de 10 et 17 (ou Clef).
- Marteau
- Pince
- Chandelles + Cric + Béquille d'atelier (optionnel)
![[CR] Remplacer son amortisseur - FZ6-N 210](https://i.servimg.com/u/f35/12/62/40/06/210.jpg)
2 - Démontage :
Placer la moto sur la béquille d'atelier pour plus de simplicité :
![[CR] Remplacer son amortisseur - FZ6-N 311](https://i.servimg.com/u/f35/12/62/40/06/311.jpg)
Placer ensuite un cric et des chandelle pour tenir la moto et soulager le bras oscillant :
![[CR] Remplacer son amortisseur - FZ6-N 410](https://i.servimg.com/u/f35/12/62/40/06/410.jpg)
Enlever la béquille d'atelier :
![[CR] Remplacer son amortisseur - FZ6-N 4_110](https://i.servimg.com/u/f35/12/62/40/06/4_110.jpg)
Enlever la selle pour enlever les carénages génants :
![[CR] Remplacer son amortisseur - FZ6-N 510](https://i.servimg.com/u/f35/12/62/40/06/510.jpg)
Enlever les vis et tirer progressivement sur les carénages (des deux côtés) :
![[CR] Remplacer son amortisseur - FZ6-N 611](https://i.servimg.com/u/f35/12/62/40/06/611.jpg)
![[CR] Remplacer son amortisseur - FZ6-N 711](https://i.servimg.com/u/f35/12/62/40/06/711.jpg)
![[CR] Remplacer son amortisseur - FZ6-N 810](https://i.servimg.com/u/f35/12/62/40/06/810.jpg)
Démonter le garde-boue en dévissant les vis (jaune) des deux côtés et en déclipsant (rouge) :
![[CR] Remplacer son amortisseur - FZ6-N 911](https://i.servimg.com/u/f35/12/62/40/06/911.jpg)
![[CR] Remplacer son amortisseur - FZ6-N 9_110](https://i.servimg.com/u/f35/12/62/40/06/9_110.jpg)
![[CR] Remplacer son amortisseur - FZ6-N 1010](https://i.servimg.com/u/f35/12/62/40/06/1010.jpg)
Profitez en pour le nettoyer !!
![[CR] Remplacer son amortisseur - FZ6-N 1110](https://i.servimg.com/u/f35/12/62/40/06/1110.jpg)
L'écrou du bas de la suspension est maintenant bien visible (utiliser de préférence une clef de 14 et un cliquet de 14) :
![[CR] Remplacer son amortisseur - FZ6-N 1211](https://i.servimg.com/u/f35/12/62/40/06/1211.jpg)
La vis du bas de suspension :
![[CR] Remplacer son amortisseur - FZ6-N 12_110](https://i.servimg.com/u/f35/12/62/40/06/12_110.jpg)
Il reste une sorte de petite douille à enlever :
![[CR] Remplacer son amortisseur - FZ6-N 1310](https://i.servimg.com/u/f35/12/62/40/06/1310.jpg)
Tirer dessus avec une pince (pas besoin de forcer normalement) :
![[CR] Remplacer son amortisseur - FZ6-N 1410](https://i.servimg.com/u/f35/12/62/40/06/1410.jpg)
![[CR] Remplacer son amortisseur - FZ6-N 1510](https://i.servimg.com/u/f35/12/62/40/06/1510.jpg)
Dévisser la partie haute de l'amortisseur (Cliquet de 14 et 17) :
![[CR] Remplacer son amortisseur - FZ6-N 1611](https://i.servimg.com/u/f35/12/62/40/06/1611.jpg)
![[CR] Remplacer son amortisseur - FZ6-N 1711](https://i.servimg.com/u/f35/12/62/40/06/1711.jpg)
![[CR] Remplacer son amortisseur - FZ6-N 1810](https://i.servimg.com/u/f35/12/62/40/06/1810.jpg)
Enlever définitivement la douille en bas de suspension, l'amortisseur devrait tomber sans forcer :
![[CR] Remplacer son amortisseur - FZ6-N 1910](https://i.servimg.com/u/f35/12/62/40/06/1910.jpg)
Une petite vrille et il sort tout seul :
![[CR] Remplacer son amortisseur - FZ6-N 2010](https://i.servimg.com/u/f35/12/62/40/06/2010.jpg)
![[CR] Remplacer son amortisseur - FZ6-N 2110](https://i.servimg.com/u/f35/12/62/40/06/2110.jpg)
Si vous souhaitez garder l'ancien amortisseur pour y apporter des modifications, vous devez le compresser avant de le démonter.
J'ai utiliser la technique des sangles (pas la meilleur) mais la seule à ma disposition :
![[CR] Remplacer son amortisseur - FZ6-N 2210](https://i.servimg.com/u/f35/12/62/40/06/2210.jpg)
![[CR] Remplacer son amortisseur - FZ6-N 2310](https://i.servimg.com/u/f35/12/62/40/06/2310.jpg)
Et forcer comme un bourin !
![[CR] Remplacer son amortisseur - FZ6-N 2410](https://i.servimg.com/u/f35/12/62/40/06/2410.jpg)
Sinon passez directement au remplacement de l'amortisseur.
Sur le nouvel amortisseur vérifier que le roulement du pied fonctionne correctement (attention, la poussière ne doit pas rentrer dedans).
Remplacer l'amortisseur et tout remonter dans l'autre sens !!
Contrôle du véhicule avec l'inspecteur :
![[CR] Remplacer son amortisseur - FZ6-N 2510](https://i.servimg.com/u/f35/12/62/40/06/2510.jpg)
N'hésitez pas a commenter

Dernière édition par akashha le Ven 26 Aoû 2016, 13:18, édité 5 fois
akashha- Newby Rider
-
Nombre de messages : 10
Age : 33
Localisation : NANTES
Moto : FZ6 N
Score Jeux :
Re: [CR] Remplacer son amortisseur - FZ6-N
Impec!
Peut être de rajouter qu'il faut s'assurer que le roulement fonctionne bien et faire en sorte que la poussière ne rentre pas dedans, sinon pas bon du tout!
Peut être de rajouter qu'il faut s'assurer que le roulement fonctionne bien et faire en sorte que la poussière ne rentre pas dedans, sinon pas bon du tout!
marpa- Fz6 Rider
-
Nombre de messages : 3364
Age : 57
Localisation : Vendée
Moto : VFR 1200 F - GSXR750
Score Jeux :
Re: [CR] Remplacer son amortisseur - FZ6-N
Je suppose que tu parle du roulement du pied de l'amortisseur ?
akashha- Newby Rider
-
Nombre de messages : 10
Age : 33
Localisation : NANTES
Moto : FZ6 N
Score Jeux :
marpa- Fz6 Rider
-
Nombre de messages : 3364
Age : 57
Localisation : Vendée
Moto : VFR 1200 F - GSXR750
Score Jeux :
Re: [CR] Remplacer son amortisseur - FZ6-N
J'ai rajouté ! merci

akashha- Newby Rider
-
Nombre de messages : 10
Age : 33
Localisation : NANTES
Moto : FZ6 N
Score Jeux :
Re: [CR] Remplacer son amortisseur - FZ6-N
C'est bien mais si tu n'expliques pas pourquoi tu as comprimé ton ressort certain néophyte vont se demander pourquoi
si tu as comprimé ton ressort cela veut dire que tu as installé un autre ressort ou que tu as acheté un amorto sans le ressort
si tu as comprimé ton ressort cela veut dire que tu as installé un autre ressort ou que tu as acheté un amorto sans le ressort

TeamFFF- Fz6 Rider
-
Nombre de messages : 2079
Age : 45
Localisation : Les Antilles
Moto : .
Score Jeux :
Re: [CR] Remplacer son amortisseur - FZ6-N
Merci, j'ai tourné ça d'une autre manière.
Pour info, je prévois le remplacement de mon pied d'amortisseur pour rabaisser un peu ma moto.
Le démontage était simplement pour juger de la difficulté de la tâche avant d'investir dans un nouveau pied d’amortisseur (qui n'est pas donné).
Pour info, je prévois le remplacement de mon pied d'amortisseur pour rabaisser un peu ma moto.
Le démontage était simplement pour juger de la difficulté de la tâche avant d'investir dans un nouveau pied d’amortisseur (qui n'est pas donné).

akashha- Newby Rider
-
Nombre de messages : 10
Age : 33
Localisation : NANTES
Moto : FZ6 N
Score Jeux :
Re: [CR] Remplacer son amortisseur - FZ6-N
Quand j'ai mis mon EMC, on a bien galéré à enlever le tube en bas l'amortisseur. Étonnant que ce soit aussi facile pour toi.
Si ça bloque, il faut chauffer le trou du bras oscillant dans lequel passe le tube.
Si ça bloque, il faut chauffer le trou du bras oscillant dans lequel passe le tube.
Re: [CR] Remplacer son amortisseur - FZ6-N
Oui étonnant, il est venu tout seul sans forcer.
akashha- Newby Rider
-
Nombre de messages : 10
Age : 33
Localisation : NANTES
Moto : FZ6 N
Score Jeux :
Re: [CR] Remplacer son amortisseur - FZ6-N
Ratus-Alpha a écrit:Quand j'ai mis mon EMC, on a bien galéré à enlever le tube en bas l'amortisseur. Étonnant que ce soit aussi facile pour toi.
Si ça bloque, il faut chauffer le trou du bras oscillant dans lequel passe le tube.
Je rectifie, quand tu nous a regarder mettre ton EMC

Effectivement, la douille était complétement figée, du coup on a perdu une heure à essayer d'être diplomate avec elle avant d'utiliser la méthode du chalumeau couplée à celle de la force brute... Et au finale, sortir cette crénom de moule à gaufre de bachibouzouk !! de douille
Re: [CR] Remplacer son amortisseur - FZ6-N
C'est à cause de Fl0 ! Il se traînait devant. Obligé d'inventer des jeux avec Chnordiste derrière.
Bon, stop le hors sujet. Si la pièce bloque, il faut chauffer. C'est tout ce qu'il y a à retenir
Bon, stop le hors sujet. Si la pièce bloque, il faut chauffer. C'est tout ce qu'il y a à retenir
Re: [CR] Remplacer son amortisseur - FZ6-N
Lol, et une bonne pince. Pas hésiter à forcer pour la faire sortir.
Sinon super rapport
Sinon super rapport
Re: [CR] Remplacer son amortisseur - FZ6-N
akashha a écrit:Merci, j'ai tourné ça d'une autre manière.
Pour info, je prévois le remplacement de mon pied d'amortisseur pour rabaisser un peu ma moto.
Le démontage était simplement pour juger de la difficulté de la tâche avant d'investir dans un nouveau pied d’amortisseur (qui n'est pas donné).
J'ai finalement terminé, le rabaissement de ma moto, super content

Je posterai prochainement les étapes de cette modification.
akashha- Newby Rider
-
Nombre de messages : 10
Age : 33
Localisation : NANTES
Moto : FZ6 N
Score Jeux :
Re: [CR] Remplacer son amortisseur - FZ6-N
Gros déterrage !!!!!
Alors je fais tout comme expliqué.... Sauf que l'espèce de douille à la base de l'amortisseur, ben elle vient pas...
J'ai noyé dans le WD40 , j'ai chauffé, tiré, mais rien ne se passe...
Dois-je chauffer plus? Ou alors laisser tomber et garder mon vieille amorto tout rincer...???
Merci pour vos réponses éclairées !!!
![[CR] Remplacer son amortisseur - FZ6-N 399215](https://2img.net/u/1413/44/24/98/smiles/399215.gif)
Alors je fais tout comme expliqué.... Sauf que l'espèce de douille à la base de l'amortisseur, ben elle vient pas...

![[CR] Remplacer son amortisseur - FZ6-N 907823](https://2img.net/u/1413/44/24/98/smiles/907823.gif)
J'ai noyé dans le WD40 , j'ai chauffé, tiré, mais rien ne se passe...

Dois-je chauffer plus? Ou alors laisser tomber et garder mon vieille amorto tout rincer...???
Merci pour vos réponses éclairées !!!
![[CR] Remplacer son amortisseur - FZ6-N 92811](https://2img.net/u/1413/44/24/98/smiles/92811.gif)
Gargamail- Newby Rider
-
Nombre de messages : 13
Age : 36
Localisation : Elne
Moto : FZ6 N
Score Jeux :
Re: [CR] Remplacer son amortisseur - FZ6-N
En effet il est pas mal celui ci... Pas étonnant, c'est l'enfer à enlever cette pièce. Déjà, si tu enlèves la roue c'est plus simple qu'avec.
Pour ce qui est de la technique, oui, chauffer, tirer et tourner c'est la bonne technique.
![[CR] Remplacer son amortisseur - FZ6-N Axe_am10](https://i.servimg.com/u/f62/19/10/75/68/axe_am10.png)
Pour info, voila en gros comment est fichu le système de fixation de l'amortisseur en bas (magnifique vue en coupe n'est ce pas ?!). Le bleu c'est la partie du bras oscillant, le vert, le fameux axe qui nous fait transpirer. Tu comprends vite qu'un extracteur avec une vis sera inutile...
Je te conseillerai d'utiliser une clé à grille avec un bon grand bras de levier pour la faire pivoter. Une fois qu'elle aura bouger, avec une pince multipoint tu devrais réussir à la sortir. Petit conseil, échauffe toi avant, c'est un coup à se claquer un muscle ^^
Pour ce qui est de la technique, oui, chauffer, tirer et tourner c'est la bonne technique.
![[CR] Remplacer son amortisseur - FZ6-N Axe_am10](https://i.servimg.com/u/f62/19/10/75/68/axe_am10.png)
Pour info, voila en gros comment est fichu le système de fixation de l'amortisseur en bas (magnifique vue en coupe n'est ce pas ?!). Le bleu c'est la partie du bras oscillant, le vert, le fameux axe qui nous fait transpirer. Tu comprends vite qu'un extracteur avec une vis sera inutile...
Je te conseillerai d'utiliser une clé à grille avec un bon grand bras de levier pour la faire pivoter. Une fois qu'elle aura bouger, avec une pince multipoint tu devrais réussir à la sortir. Petit conseil, échauffe toi avant, c'est un coup à se claquer un muscle ^^
Re: [CR] Remplacer son amortisseur - FZ6-N
Merci pour cette réponse rapide!!!!
J'ose peut être pas assez chauffer.... J'ai peur de tout faire fondre...
Je vais retester avec une pince à griffe et en enlevant la roue...
Encore merci!!!!

J'ose peut être pas assez chauffer.... J'ai peur de tout faire fondre...


Je vais retester avec une pince à griffe et en enlevant la roue...
Encore merci!!!!
Gargamail- Newby Rider
-
Nombre de messages : 13
Age : 36
Localisation : Elne
Moto : FZ6 N
Score Jeux :
Re: [CR] Remplacer son amortisseur - FZ6-N
Pour la vue en coupe on sent une certaine habitude de la C.A.O...
Gargamail- Newby Rider
-
Nombre de messages : 13
Age : 36
Localisation : Elne
Moto : FZ6 N
Score Jeux :
Re: [CR] Remplacer son amortisseur - FZ6-N
Je t'en prie, on en a tellement chi* avec mon amortisseur que je comprend ta détresse.
On va dire qu'entre autres choses, c'est mon boulot de concevoir des pièces. Et comme une image vaut 1000 mots, et bien j'ai choisi le bon domaine
Plus tu auras un grand bras de levier, mieux tu t'en sortira ! Bon courage
On va dire qu'entre autres choses, c'est mon boulot de concevoir des pièces. Et comme une image vaut 1000 mots, et bien j'ai choisi le bon domaine

Plus tu auras un grand bras de levier, mieux tu t'en sortira ! Bon courage
Re: [CR] Remplacer son amortisseur - FZ6-N
Souvenir souvenir... Une bonne chaufferette, un un petit chalumeau, et une pince étau, c'est le must, ou l'acharnement de certains, et la pogne d'un Chnordiste
Re: [CR] Remplacer son amortisseur - FZ6-N
Je vais essayer de m'en dégoter un....
Gargamail- Newby Rider
-
Nombre de messages : 13
Age : 36
Localisation : Elne
Moto : FZ6 N
Score Jeux :
Re: [CR] Remplacer son amortisseur - FZ6-N
Après du temps et quelques km en plus, j'ai enfin changé l'amortisseur !!!!
Merci a tous pour vos conseils !!!!
Reste à essayer !!!!
Merci a tous pour vos conseils !!!!
Reste à essayer !!!!
Gargamail- Newby Rider
-
Nombre de messages : 13
Age : 36
Localisation : Elne
Moto : FZ6 N
Score Jeux :

» Amortisseur ou barre fixe?
» Problème amortisseur Fox TRIAD SPECIALIZED
» Amortisseur DNM DV-22 (sur vélo HP) : entretenir ou remplacer ?
» Bientôt une nouvelle épreuve pour remplacer la corde?
» Calculer quel ressort pour amortisseur faut-il.
» Problème amortisseur Fox TRIAD SPECIALIZED
» Amortisseur DNM DV-22 (sur vélo HP) : entretenir ou remplacer ?
» Bientôt une nouvelle épreuve pour remplacer la corde?
» Calculer quel ressort pour amortisseur faut-il.
Page 1 sur 1
Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
