Modifications leche-roue d'origine FZ6 S2

Message par papafranck60 le Ven 06 Avr 2012, 21:04

Bonjour à tous,

Je ne suis pas un habitué des forums (c'est même la première fois pour honnête!).
Je voulais simplement vous faire profiter de la petite modification que j'ai pu apporter à mon FZ6 S2 concernant le lèche roue d'origine.
En effet j'ai tenté de lui donner un autre look sans avoir à dépenser trop.
Voici donc une première photo du lèche roue d'origine:

[img][/img]
et maintenant voila ce que ça donne une fois redécoupé, meulé, poncé...
[/img]
et mis en peinture(1ère couche):
[img][/img]

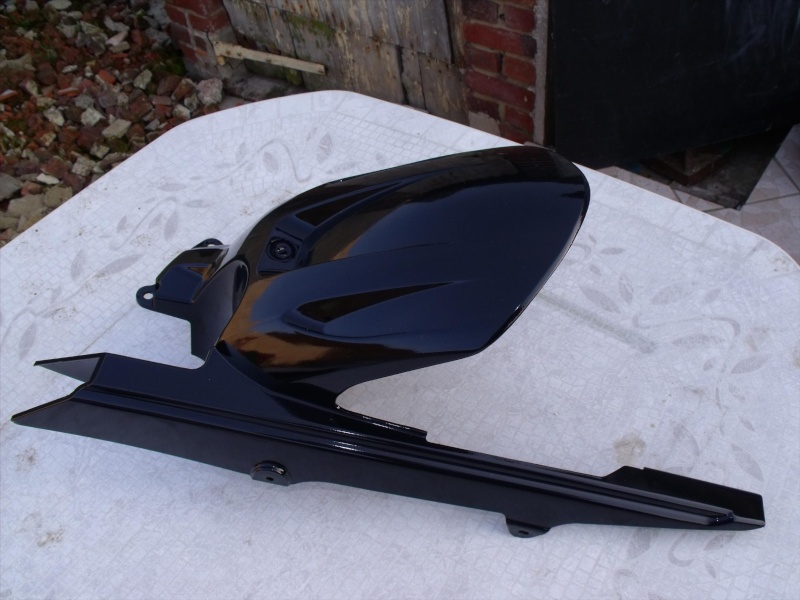

et maintenant reponsé et 2ième couche de peinture:

[img][/img][img][/img]
et pour finir une fois remonté:



Voila en espérant que cela puisse donner de l'inspiration à d'autres...


Dernière édition par papafranck60 le Dim 07 Oct 2012, 23:05, édité 1 fois
avatar
papafranck60
Little Rider
Little Rider

Masculin Nombre de messages : 50
Age : 45
Localisation : Oise (60)
Moto : FZ6 S2 N Full Black
Score Jeux :
0 / 1000 / 100


Revenir en haut Aller en bas

Re: Modifications leche-roue d'origine FZ6 S2

Message par Beuz78 le Ven 06 Avr 2012, 21:07

Salut, tu dois passer par la case présentation, cela se trouve ICI, ensuite tu pourras poster à volonté
avatar
Beuz78
Extrem Rider
Extrem Rider

Masculin Nombre de messages : 876
Age : 38
Localisation : Montesson
Moto : FZ6 N
Score Jeux :
0 / 1000 / 100


Revenir en haut Aller en bas

Re: Modifications leche-roue d'origine FZ6 S2

Message par NIKLAOS le Ven 06 Avr 2012, 21:40

Tres sympa, j'y penses aussi. Tu as utilisé quoi comme peinture?
Si en plus tu avais les cottes de ta découpe Wink se serait cool
avatar
NIKLAOS
Crazy Rider
Crazy Rider

Masculin Nombre de messages : 704
Age : 39
Localisation : CENTRE DE LA FRANCE
Moto : FZ6 S2, KTM 300 EXC
Score Jeux :
0 / 1000 / 100


Revenir en haut Aller en bas

Re: Modifications leche-roue d'origine FZ6 S2

Message par papafranck60 le Ven 06 Avr 2012, 21:50

Bonsoir,

C'est un ami qui me l'a gentiment peint (c'est un fana de la rénovation moto) et je lui ai glissé cette pièce au passage pendant qu'il en peignait d'autres pour lui!!!Donc malheureusement je ne peux pas en dire d'avantage.
Concernant les cotes, j'ai découpé environ 12cm de l'arrière du lèche roue puis je me suis servi de ce morceau découpé pour redessiner la même forme plus proche de l'amortisseur...
Pour les cotés, j'y suis allé au feeling...
avatar
papafranck60
Little Rider
Little Rider

Masculin Nombre de messages : 50
Age : 45
Localisation : Oise (60)
Moto : FZ6 S2 N Full Black
Score Jeux :
0 / 1000 / 100


Revenir en haut Aller en bas

Re: Modifications leche-roue d'origine FZ6 S2

Message par Beuz78 le Ven 06 Avr 2012, 22:04

Au risque de me répéter, passes par la case présentation ICI
avatar
Beuz78
Extrem Rider
Extrem Rider

Masculin Nombre de messages : 876
Age : 38
Localisation : Montesson
Moto : FZ6 N
Score Jeux :
0 / 1000 / 100


Revenir en haut Aller en bas

Re: Modifications leche-roue d'origine FZ6 S2

Message par papafranck60 le Ven 06 Avr 2012, 22:35

Désolé, c'est fait maintenant...
avatar
papafranck60
Little Rider
Little Rider

Masculin Nombre de messages : 50
Age : 45
Localisation : Oise (60)
Moto : FZ6 S2 N Full Black
Score Jeux :
0 / 1000 / 100


Revenir en haut Aller en bas

Re: Modifications leche-roue d'origine FZ6 S2

Message par ekyz le Sam 07 Avr 2012, 10:32

Merci pour ces jolies photos! Il faut que je m'y mette moi aussi j'ai acheté un garde boue en rab il y'a deux mois sur le bon coin mais je n'ai pas encore trouvé le temps de le faire...

Très beau boulot en tout cas bravo! Tu as utilisé quoi pour la découpe?
avatar
ekyz
Crazy Rider
Crazy Rider

Masculin Nombre de messages : 645
Age : 34
Localisation : Rennes (Galette saucisse city)
Moto : HD 883 IRON
Score Jeux :
0 / 1000 / 100


Revenir en haut Aller en bas

Re: Modifications leche-roue d'origine FZ6 S2

Message par papafranck60 le Sam 07 Avr 2012, 10:47

Merci,

J’ai commencé par tracer grossièrement et découper avec une simple pince coupante.
Ensuite j'ai récupéré le morceau découpé que j'ai placé sur le lèche roue afin de redessiner la même forme.
J'ai tracé également les formes arrondies que je souhaitai pour les deux côtés.
Là, j'ai utilisé un disque à lamelle comme ci-dessous pour tailler au mieux ces formes :

[img][/img]

Ensuite, j'ai utilisé une lime pour les imperfections.
Pour finir, du papier de verre 600, puis 800, puis 1000.
Attention à ne pas rayer le reste du lèche roue pendant toutes ces opérations.
avatar
papafranck60
Little Rider
Little Rider

Masculin Nombre de messages : 50
Age : 45
Localisation : Oise (60)
Moto : FZ6 S2 N Full Black
Score Jeux :
0 / 1000 / 100


Revenir en haut Aller en bas

Re: Modifications leche-roue d'origine FZ6 S2

Message par ekyz le Sam 07 Avr 2012, 18:47

Merci pour les infos Smile
avatar
ekyz
Crazy Rider
Crazy Rider

Masculin Nombre de messages : 645
Age : 34
Localisation : Rennes (Galette saucisse city)
Moto : HD 883 IRON
Score Jeux :
0 / 1000 / 100


Revenir en haut Aller en bas

Re: Modifications leche-roue d'origine FZ6 S2

Message par Neoh2k le Sam 07 Avr 2012, 21:35

Belle modif Wink
avatar
Neoh2k
Fz6 Rider
Fz6 Rider

Masculin Nombre de messages : 3265
Age : 32
Localisation : Hte-Normandie
Moto : R6 k8
Score Jeux :
0 / 1000 / 100


Revenir en haut Aller en bas

Re: Modifications leche-roue d'origine FZ6 S2

Message par chouwi82 le Dim 08 Avr 2012, 09:37

beau travail

après cette découpe as tu remarqué des problèmes de manque de rigidité du lèche roue ?
pas plus de vibrations en roulant ?
avatar
chouwi82
Confirm Rider
Confirm Rider

Masculin Nombre de messages : 184
Age : 36
Localisation : villers sous saint leu
Moto : une chewbacca-mobile .. une moto poilue koi !!
Score Jeux :
0 / 1000 / 100


Revenir en haut Aller en bas

Re: Modifications leche-roue d'origine FZ6 S2

Message par papafranck60 le Dim 08 Avr 2012, 12:34

Bonjour Chouwi82,

Aucune perte de rigidité, au contraire, c'est la partie la plus souple qui a été supprimée et les zones de renforts ont été conservées.
Concernant les vibrations aucune non plus. D'ailleurs j'ai même roulé quelques jours sans lèche roue le temps de sa mise en peinture et je n’ai pas ressenti de différence…
Il est vrai que je ne l’ai pas testé au-delà de 200km/h
Tu peux donc te lancer dans cette opération sans crainte si tu es tenté.
avatar
papafranck60
Little Rider
Little Rider

Masculin Nombre de messages : 50
Age : 45
Localisation : Oise (60)
Moto : FZ6 S2 N Full Black
Score Jeux :
0 / 1000 / 100


Revenir en haut Aller en bas

Re: Modifications leche-roue d'origine FZ6 S2

Message par ekyz le Dim 08 Avr 2012, 19:29

Bon bah je me suis lancé aussi... J'ai fait avec les moyens du bord ( Scie sauteuse et papier de verre) Et bah c'est pas mal non plus Wink

Je vais le poncer et le peindre et ensuite je vous ferais des photos.

Merci Papa pour tes petites astuces Wink

Par contre je savais pas trop comment enlever l’espèce de machin plastique qui retient le garde boue du coup j'ai un peu tiré.. la "tête" s'est barrée je ne sais où et l'espèce de vis s'est barrée dans le cadre :/

Je ne sais pas si je suis très clair mais si tu m'as compris (si c'est le cas je te files une médaille Wink ) tu as fait comment toi?

Je penses que je palierais au pb en mettant un boulon dedans...
avatar
ekyz
Crazy Rider
Crazy Rider

Masculin Nombre de messages : 645
Age : 34
Localisation : Rennes (Galette saucisse city)
Moto : HD 883 IRON
Score Jeux :
0 / 1000 / 100


Revenir en haut Aller en bas

Re: Modifications leche-roue d'origine FZ6 S2

Message par tonikev4 le Dim 08 Avr 2012, 19:47

ekyz a écrit:Bon bah je me suis lancé aussi... J'ai fait avec les moyens du bord ( Scie sauteuse et papier de verre) Et bah c'est pas mal non plus Wink

Je vais le poncer et le peindre et ensuite je vous ferais des photos.

Merci Papa pour tes petites astuces Wink

Par contre je savais pas trop comment enlever l’espèce de machin plastique qui retient le garde boue du coup j'ai un peu tiré.. la "tête" s'est barrée je ne sais où et l'espèce de vis s'est barrée dans le cadre :/

Je ne sais pas si je suis très clair mais si tu m'as compris (si c'est le cas je te files une médaille Wink ) tu as fait comment toi?

Je penses que je palierais au pb en mettant un boulon dedans...
Moi j'ai mis un rivet plastique acheter chez Norauto :
Wink
avatar
tonikev4
Extrem Rider
Extrem Rider

Masculin Nombre de messages : 1184
Age : 36
Localisation : Au pied des volcans...
Moto : FZ6 S RR 2007,Full barouff !!!
Score Jeux :
6 / 1006 / 100


Revenir en haut Aller en bas

Re: Modifications leche-roue d'origine FZ6 S2

Message par ekyz le Dim 08 Avr 2012, 19:49

Merci Toni :bisou:
avatar
ekyz
Crazy Rider
Crazy Rider

Masculin Nombre de messages : 645
Age : 34
Localisation : Rennes (Galette saucisse city)
Moto : HD 883 IRON
Score Jeux :
0 / 1000 / 100


Revenir en haut Aller en bas

Re: Modifications leche-roue d'origine FZ6 S2

Message par norrin-radd le Dim 08 Avr 2012, 19:52

c'est un "clou" made in yamaha.
pour l'enlever il faut avec une pointe style tournevis cruciforme, appuyer au milieu.la partie intérieure se déclenche et remonte.le clou et ainsi en position pour l'enlever.
pour le remettre en place, action inverse, tu le mets en place en position "déclenchée" et appuis sur le centre jusqu'au "clic" qui signifie qu'il est en place .
ça vaut 3.00€ chez yam Wink

edit: on vois bien la partie centrale que est mobile chez yam

rivet :
avatar
norrin-radd
Fz6 Rider
Fz6 Rider

Masculin Nombre de messages : 6100
Age : 53
Localisation : thônes 74230
Moto : monster 1200
Score Jeux :
5 / 1005 / 100


Revenir en haut Aller en bas

Re: Modifications leche-roue d'origine FZ6 S2

Message par ekyz le Dim 08 Avr 2012, 20:14

Merci Norrin pour les précisions Wink
avatar
ekyz
Crazy Rider
Crazy Rider

Masculin Nombre de messages : 645
Age : 34
Localisation : Rennes (Galette saucisse city)
Moto : HD 883 IRON
Score Jeux :
0 / 1000 / 100


Revenir en haut Aller en bas

Re: Modifications leche-roue d'origine FZ6 S2

Message par Hikarou le Ven 19 Oct 2012, 17:12

*sort sa pelle*

J'ai une question à tous ceux qui l'ont faite cette manipulation.
C'est peut-être tout con mais... Vous avec peint aussi l'intérieur ?


Merci d'avance...
avatar
Hikarou
Extrem Rider
Extrem Rider

Masculin Nombre de messages : 1722
Age : 24
Localisation : Genève
Moto : Fz6 S2 Naked 2009
Score Jeux :
0 / 1000 / 100


Revenir en haut Aller en bas

Re: Modifications leche-roue d'origine FZ6 S2

Message par mista1459 le Ven 19 Oct 2012, 17:25

perso je viens de peindre pour voir l effet rendu avant de partir dans une plus grosse manie mais non je n ai pas pas la face de dessous^^a quoi bon? par perfectionnisme?^^
avatar
mista1459
Extrem Rider
Extrem Rider

Masculin Nombre de messages : 1272
Age : 36
Localisation : NICE
Moto : FZ6 N S2 full black 2008
Score Jeux :
0 / 1000 / 100


Revenir en haut Aller en bas

Re: Modifications leche-roue d'origine FZ6 S2

Message par Hikarou le Ven 19 Oct 2012, 17:29

Bah en faite comme je vais aussi faire la coupe du lèche-roue, je ne sais pas si l'on voit le dessous depuis derrière... D'où ma question
avatar
Hikarou
Extrem Rider
Extrem Rider

Masculin Nombre de messages : 1722
Age : 24
Localisation : Genève
Moto : Fz6 S2 Naked 2009
Score Jeux :
0 / 1000 / 100


Revenir en haut Aller en bas

Re: Modifications leche-roue d'origine FZ6 S2

Message par papafranck60 le Ven 19 Oct 2012, 20:38

Personnellement je n'ai pas peint l'intérieur car il est vrai que ma belle est Full Black, ce qui aide beaucoup! Je te joins une photo pour voir le résultat... Wink
Par contre il faut savoir qu'entre le fait de découper le lèche-roue et la suppression de la bavette arrière d'origine, on augmente les projections par temps de pluie!!!



avatar
papafranck60
Little Rider
Little Rider

Masculin Nombre de messages : 50
Age : 45
Localisation : Oise (60)
Moto : FZ6 S2 N Full Black
Score Jeux :
0 / 1000 / 100


Revenir en haut Aller en bas

Re: Modifications leche-roue d'origine FZ6 S2

Message par nanaro le Ven 19 Oct 2012, 21:35

messieurs juste un mot pour ce petit tuto bravo!!! cheers

c'est tres beau ça donne envie lol

Bravo
avatar
nanaro
Little Rider
Little Rider

Masculin Nombre de messages : 65
Age : 47
Localisation : malakoff
Moto : 600 FAZER FZ6 S2
Score Jeux :
0 / 1000 / 100


Revenir en haut Aller en bas

Re: Modifications leche-roue d'origine FZ6 S2

Message par ThorK le Sam 20 Oct 2012, 17:19

Sympa la modif ... je vais peut être me laisser tenter
avatar
ThorK
Fz6 Rider
Fz6 Rider

Masculin Nombre de messages : 3642
Age : 42
Localisation : ARCUEIL
Moto : Un aspirateur à gonzesses noir, gris ... et ça y est, jaune
Score Jeux :
0 / 1000 / 100


Revenir en haut Aller en bas

Re: Modifications leche-roue d'origine FZ6 S2

Message par Fl0 le Lun 22 Oct 2012, 11:45

je l'ai peint mais que l'exterieur, effectivement a quoi bon peindre le dessous du LR...et pour ma part je ne l'ai pas découpé car c'est clair que sans la bavette et avec un LR découpé bonjour les projections, ma moitié m'aurais maudit avec tous ce qu'elle aurait pris dans le dos ...et puis une fois peint il a la classe ce leche roue, pourquoi vouloir le rendre plus petit ? Wink
avatar
Fl0
Fz6 Rider
Fz6 Rider

Masculin Nombre de messages : 2213
Age : 37
Localisation : 77 - entre ville et champs
Moto : tricyle rouge !
Score Jeux :
0 / 1000 / 100


Revenir en haut Aller en bas

Re: Modifications leche-roue d'origine FZ6 S2

Message par papafranck60 le Mar 06 Nov 2012, 11:14

Il doit être possible de trouver un juste milieu en ne raccourcissant pas forcement la longueur du LR mais en découpant uniquement les deux cotés puis en peignant l'ensemble...
Je pense qu'ainsi le design est amélioré et les projections assez limitées...
A essayer...

De toute façon, pour moi c'est déjà fait! Mais bon, je limite beaucoup mes sorties par mauvais temps et surtout en Duo! Cool
avatar
papafranck60
Little Rider
Little Rider

Masculin Nombre de messages : 50
Age : 45
Localisation : Oise (60)
Moto : FZ6 S2 N Full Black
Score Jeux :
0 / 1000 / 100


Revenir en haut Aller en bas

Re: Modifications leche-roue d'origine FZ6 S2

Message par Contenu sponsorisé


Contenu sponsorisé


Revenir en haut Aller en bas

Page 1 sur 4 1, 2, 3, 4  Suivant

Revenir en haut



Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
