[CR] Remplacement des leviers de frein et d'embrayage

Message par AirOne le Mar 01 Juin 2010, 18:50

Voici donc le compte-rendu de l'installation des nouveaux leviers frein+embrayage. C'est très simple mais bon, ça peut toujours servir à ceux qui voudraient faire cette modif et qui comme moi débutent là-dedans !

Durée de l'opération: 15 minutes (erreurs comprises)
Difficulté: ultra simple (réalisé sans la RTM ni aucune doc...)


-1- Le colis:
Voici donc le colis reçu, pas grand chose à dire. Boîte ni trop grande ni trop petite, contient les 2 leviers (Titax SBK, longueur Regular, Noirs avec réglage Or) dans leurs emballages respectifs, protégés par du papier kraft + papier bulle, ainsi que 2 petites cartes du site ! Wink





-2- Outillage utilisé:
- Une clé Hexa de 10mm
- Un gros tournevis plat
- Une petite pince plate (pas obligatoire)





-3- Levier de frein:
C'est celui qui est situé à droite du guidon lorsque vous êtes en position de conduite, enfin sauf pour les cascadeurs...

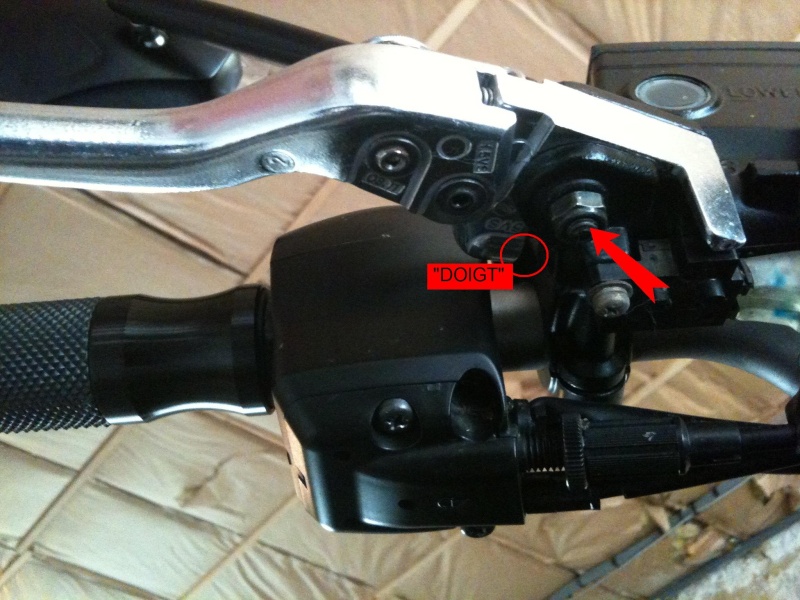

(a) Dépose:
Là c'est très simple: 1 axe à virer !
- Dévisser l'écrou inférieur avec la clé de 10



- Dévisser l'axe par le dessus avec le tournevis



- Déposer le levier en faisant attention de ne pas abîmer le "doigt" du maître-cylindre de frein.





(b) Repose:
- Toujours en faisant attention au "doigt" qu'il faut bien mettre dans le trou prévu à cet effet, installer le nouveau levier en réinstallant l'axe et en le vissant à l'aide du tournevis
- Revisser l'écrou inférieur.

Voilà c'est fait !






-4- Levier d'embrayage:
C'est celui qui n'est pas le levier de frein !
Attention là c'est beaucoup mais alors beauuuuuucoup plus compliqué, j'ai dû m'y reprendre à 2 fois !!!

(a) Dépose:
- Visser à fond la molette de réglage de tension du câble d'embrayage afin d'avoir le maximum de mou dans la poignée



- Dévisser l'axe par le dessous, c'est une vis à méplats, donc pas besoin de 2nd outil, juste un doigt pour la maintenir en appuyant dessus



- Sortir la vis

- Déposer le levier et sortir l'embout de câble de l'encoche (en utilisant la pince plate, ou pas... Ne pas pincer trop fort le câble surtout!). Attention à bien récupérer le palier lubrifié dans l'axe du levier !




(b) Repose:
- Installer le palier lubrifié dans l'axe du nouveau levier
- Installer l'embout de câble dans l'encoche
- Repositionner le levier et installer la vis correctement (avec les méplats)
- Revisser en maintenant la vis appuyée.
- Penser à rerégler le jeu dans le levier d'embrayage avec la molette de réglage de tension du câble.

Et voilà c'est re-fait !!!




Le résultat:





Voilà c'est peut-être inutile comme post, peut-être pas, les photos montrent au moins la tronche des leviers Titax SBK, longueur Regular, Noirs avec réglage Or, montés sur un Fz6 Full black qui est tout démonté, lui ! Wink
avatar
AirOne
Little Rider
Little Rider

Masculin Nombre de messages : 83
Age : 37
Localisation : Toulouse (31)
Moto : Fz6n S2 Black Ed' and Re-blacked !!!
Score Jeux :
0 / 1000 / 100


Revenir en haut Aller en bas

Re: [CR] Remplacement des leviers de frein et d'embrayage

Message par ThorK le Mar 01 Juin 2010, 19:08

T'as été obligé de démonter ton optique pour changer les poignées ou t'étais en train de faire autre chose ...

Sinon bon CR et parfois les choses les plus simples à première vue ne le sont pas toujours a réaliser
avatar
ThorK
Fz6 Rider
Fz6 Rider

Masculin Nombre de messages : 3642
Age : 42
Localisation : ARCUEIL
Moto : Un aspirateur à gonzesses noir, gris ... et ça y est, jaune
Score Jeux :
0 / 1000 / 100


Revenir en haut Aller en bas

Re: [CR] Remplacement des leviers de frein et d'embrayage

Message par AirOne le Mer 02 Juin 2010, 08:05

Ah oui pour changer les poignées j'ai oublié de préciser, faut mettre la moto sur béquille d'atelier, démonter l'optique, les flancs et la coque arrière ! Cool
Mais c'est une broutille...
Non je fais quelques petites modifs en plus dessus, affaire à suivre !!! Wink
avatar
AirOne
Little Rider
Little Rider

Masculin Nombre de messages : 83
Age : 37
Localisation : Toulouse (31)
Moto : Fz6n S2 Black Ed' and Re-blacked !!!
Score Jeux :
0 / 1000 / 100


Revenir en haut Aller en bas

Re: [CR] Remplacement des leviers de frein et d'embrayage

Message par Neoh2k le Mer 02 Juin 2010, 08:53

Merci pour le CR !!!

le rendu est bien sympa. Wink
avatar
Neoh2k
Fz6 Rider
Fz6 Rider

Masculin Nombre de messages : 3265
Age : 31
Localisation : Hte-Normandie
Moto : R6 k8
Score Jeux :
0 / 1000 / 100


Revenir en haut Aller en bas

Re: [CR] Remplacement des leviers de frein et d'embrayage

Message par julien000 le Mer 02 Juin 2010, 09:26

Nickel, moi qui comptait le faire d'ici fait du moins, ça me confirme que je peut y allé sans soucis et heureusement vu la simplicité!!

En tout cas beau CR, juste bien illustré!
Par contre tu as oublié de dire comment tu as fait pour ouvrir l'emballage car c'est peut être la partie la plus difficle

Par contre le réglage (or) du levier d'embrayage est fonctionnel ou non? car je ne vois pas à quoi il peut servir

julien000
Confirm Rider
Confirm Rider

Masculin Nombre de messages : 168
Age : 36
Localisation : Au soleil avec ma moto
Moto : FZ6
Score Jeux :
0 / 1000 / 100


Revenir en haut Aller en bas

Re: [CR] Remplacement des leviers de frein et d'embrayage

Message par AirOne le Mer 02 Juin 2010, 09:32

Oui il est tout à fait fonctionnel, il sert exactement à la même chose que celui du levier de frein. Smile
avatar
AirOne
Little Rider
Little Rider

Masculin Nombre de messages : 83
Age : 37
Localisation : Toulouse (31)
Moto : Fz6n S2 Black Ed' and Re-blacked !!!
Score Jeux :
0 / 1000 / 100


Revenir en haut Aller en bas

Re: [CR] Remplacement des leviers de frein et d'embrayage

Message par Fion76 le Mer 02 Juin 2010, 10:00

Nikel le CR !

Et combien sa ta couté ?
avatar
Fion76
Extrem Rider
Extrem Rider

Masculin Nombre de messages : 1138
Age : 29
Localisation : Notre Dame de Gravenchon
Moto : http://chouchouetloulouniquenttarace.centerblog.net/2381345-Mon-trou-de-balle
Score Jeux :
0 / 1000 / 100


Revenir en haut Aller en bas

Re: [CR] Remplacement des leviers de frein et d'embrayage

Message par Wolverine le Mer 02 Juin 2010, 10:03

c quoi les autres modif?
avatar
Wolverine
Little Rider
Little Rider

Masculin Nombre de messages : 58
Age : 46
Localisation : TLS
Moto : FAZER FZ6 S2
Score Jeux :
0 / 1000 / 100


Revenir en haut Aller en bas

Re: [CR] Remplacement des leviers de frein et d'embrayage

Message par Quentin le Mer 02 Juin 2010, 10:23

Super Cr, merci
avatar
Quentin
Little Rider
Little Rider

Masculin Nombre de messages : 77
Age : 33
Localisation : Morbihan
Moto : FZ6 N
Score Jeux :
0 / 1000 / 100


Revenir en haut Aller en bas

Re: [CR] Remplacement des leviers de frein et d'embrayage

Message par AirOne le Mer 02 Juin 2010, 13:53

Pour le prix bah ça m'a coûté juste les leviers de la commande groupée, 140€ la paire (avec la réduc') + les frais de port. Je sais qu'on peut trouver moins cher mais bon... Wink

Les autres modifs c'est pas grand chose, je posterai bientôt quelques photos, mais ne vous attendez pas à quelque chose de grandiose... Wink
avatar
AirOne
Little Rider
Little Rider

Masculin Nombre de messages : 83
Age : 37
Localisation : Toulouse (31)
Moto : Fz6n S2 Black Ed' and Re-blacked !!!
Score Jeux :
0 / 1000 / 100


Revenir en haut Aller en bas

Re: [CR] Remplacement des leviers de frein et d'embrayage

Message par Zamal974 le Jeu 03 Juin 2010, 08:46

Merci pour le CR Wink

Mais au fait ça freine et les vitesses ça passe
avatar
Zamal974
Black Modo
Black Modo

Masculin Nombre de messages : 6561
Age : 43
Localisation : 974 - LA REUNION
Moto : SOLD !
Score Jeux :
32 / 10032 / 100


Revenir en haut Aller en bas

Re: [CR] Remplacement des leviers de frein et d'embrayage

Message par AirOne le Jeu 03 Juin 2010, 10:46

Ça je ne sais pas encore, ça sera la surprise une fois que tout sera remonté !!! Wink
avatar
AirOne
Little Rider
Little Rider

Masculin Nombre de messages : 83
Age : 37
Localisation : Toulouse (31)
Moto : Fz6n S2 Black Ed' and Re-blacked !!!
Score Jeux :
0 / 1000 / 100


Revenir en haut Aller en bas

Re: [CR] Remplacement des leviers de frein et d'embrayage

Message par Vlatiss le Sam 26 Mai 2012, 14:24

Merci pour le tuto.
J'ai monté mes leviers ce matin et ça rend plutôt bien.

Encore merci!!
avatar
Vlatiss
Confirm Rider
Confirm Rider

Masculin Nombre de messages : 190
Age : 32
Localisation : Nord-Pas De Calais
Moto : FZ6 N S2
Score Jeux :
0 / 1000 / 100


Revenir en haut Aller en bas

Re: [CR] Remplacement des leviers de frein et d'embrayage

Message par adri66 le Dim 02 Déc 2012, 21:34

très bon tuto qui m'a aidé aujourd'hui et que je déterre car j'ai pas prit les memes leviers j'ai des tt réglables couleurs niquelles, montage frein sans pb mais pour l'embrayage j'ai un petit pb l'intérieur du levier ne me permet pas de mettre le pallet d'origine??? bon tout visser sa tien mais y a un tt petit jeu c pas tt niquel çà me plait pas! Tout rouge

Avez vous eu ce pb avec vos leviers?? scratch

dans le tuto y a çà:


et le palet:


Moi j'ai çà avec une fichu bague dorée à l'intérieure je peux pas remettre le palet d'origine! J'ai un peu de jeu avec la vis! Vous avez enlevée cette bague dorée??
ou c un défaut d'envoi ou vous avez juste montez comme çà??



Merci à tt les possesseurs de leviers hong kong de me répondre si possible.
avatar
adri66
Fz6 Rider
Fz6 Rider

Masculin Nombre de messages : 2190
Age : 34
Localisation : Salses le chateau, pyrénées-orientales
Moto : FZ6 fazer S2
Score Jeux :
0 / 1000 / 100


http://www.youtube.com/channel/UCAVhUBDtdzLP2qmou6vNgnA/feed

Revenir en haut Aller en bas

Re: [CR] Remplacement des leviers de frein et d'embrayage

Message par pedro62 le Dim 02 Déc 2012, 21:49

alors pour moi qui les ai monter il y a deux semaines j'ai juste eu a remettre le"palier" d'origine sur ceux HK et nikel pas de jeu Wink
attends de voir si d autre on eu le meme probléme.
avatar
pedro62
Fz6 Rider
Fz6 Rider

Masculin Nombre de messages : 3020
Age : 26
Localisation : pas de calais!!!
Moto : FZ6 N!! & CBR600RR
Score Jeux :
0 / 1000 / 100


Revenir en haut Aller en bas

Re: [CR] Remplacement des leviers de frein et d'embrayage

Message par Davmoi42 le Dim 02 Déc 2012, 21:54

Bon, faut pas s'embeter, il faut enlever ce put*** de palier prévu pour d'autre bécanne (et oui, les levier ne sont pas spécifique à la FZ6). Certain du forum l'on fait en se servant du palier d'origine pour venir chasser celui en laiton. Moi, je voulais pas l'abimer, alors perceuse et puis c'est marre.
Par contre, pense à controler le serrage des vis car sur les leviers HK je trouve le serrage insuffisant.
A+
avatar
Davmoi42
Extrem Rider
Extrem Rider

Masculin Nombre de messages : 796
Age : 35
Localisation : Saint-Etienne (Loire)
Moto : FZ6N S2
Score Jeux :
0 / 1000 / 100


Revenir en haut Aller en bas

Re: [CR] Remplacement des leviers de frein et d'embrayage

Message par adri66 le Dim 02 Déc 2012, 22:44

ok merci pour vos réponses! donc il faut que je le vire à tt prix perceuse ou à coup de marteau!

Oui pour les serrages j'ai déjà anticipé! mais c'était cette put... de pièce en laiton! montage simple mais y a tjrs un truc pour faire ch... Tout rouge

En tt cas merci j'ai la réponse faut que je le animcolere
avatar
adri66
Fz6 Rider
Fz6 Rider

Masculin Nombre de messages : 2190
Age : 34
Localisation : Salses le chateau, pyrénées-orientales
Moto : FZ6 fazer S2
Score Jeux :
0 / 1000 / 100


http://www.youtube.com/channel/UCAVhUBDtdzLP2qmou6vNgnA/feed

Revenir en haut Aller en bas

Re: [CR] Remplacement des leviers de frein et d'embrayage

Message par levia le Lun 03 Déc 2012, 08:16

C'est marrant j'ai souvenir que sur les deux pairs de leviers HK que j'ai eu, cette piece en leiton s'enlevait tout seule ... Sans forcer !
avatar
levia
Extrem Rider
Extrem Rider

Masculin Nombre de messages : 1613
Age : 28
Localisation : Cormeilles en parisis (95)
Moto : FZ6 S
Score Jeux :
0 / 1000 / 100


Revenir en haut Aller en bas

Re: [CR] Remplacement des leviers de frein et d'embrayage

Message par Fl0 le Lun 03 Déc 2012, 09:48

moi je les avais commandé sur e-bay sur cyberwheels et la piece en laiton n'y etait meme pas, comme ca c'etait vite vu ! palier d'origine a remettre...
avatar
Fl0
Fz6 Rider
Fz6 Rider

Masculin Nombre de messages : 2213
Age : 37
Localisation : 77 - entre ville et champs
Moto : tricyle rouge !
Score Jeux :
0 / 1000 / 100


Revenir en haut Aller en bas

Re: [CR] Remplacement des leviers de frein et d'embrayage

Message par pedro62 le Lun 03 Déc 2012, 13:16

Fl0 a écrit:moi je les avais commandé sur e-bay sur cyberwheels et la piece en laiton n'y etait meme pas, comme ca c'etait vite vu ! palier d'origine a remettre...

la même pour moi Wink
avatar
pedro62
Fz6 Rider
Fz6 Rider

Masculin Nombre de messages : 3020
Age : 26
Localisation : pas de calais!!!
Moto : FZ6 N!! & CBR600RR
Score Jeux :
0 / 1000 / 100


Revenir en haut Aller en bas

Re: [CR] Remplacement des leviers de frein et d'embrayage

Message par neogrizzly le Lun 03 Déc 2012, 14:26

Non seb ne te laisse pas tenter !!!! Evil or Very Mad
avatar
neogrizzly
Extrem Rider
Extrem Rider

Masculin Nombre de messages : 1357
Age : 32
Localisation : villecresnes
Moto : FZ6 GT 2008
Score Jeux :
0 / 1000 / 100


Revenir en haut Aller en bas

Re: [CR] Remplacement des leviers de frein et d'embrayage

Message par adri66 le Mer 05 Déc 2012, 18:56

Bon pb résolu grace au conseils du dessus! j'ai pas percé, j'ai pressé!

José pas enfin j'osais pas enlevé la partie laiton du levier mais çà ce fait très bien avec une pince on utilise celui d'origine pour faire pression et sortir le petit chinois en laidron! pig alien

Et il vaut mieux car c pas le même diamètre la preuve! Mais çà sort!



celui d'origine et le chinois:


Donc bon tuto mais celon les levier hong kong alien faut sortir la pièce en laiton pour remettre celle d'origine puis la vis de fixation sans avoir de jeu! Et c possible sans percé avec un peu de dégraissant, une pince et pression avec celui d'origine. A
avatar
adri66
Fz6 Rider
Fz6 Rider

Masculin Nombre de messages : 2190
Age : 34
Localisation : Salses le chateau, pyrénées-orientales
Moto : FZ6 fazer S2
Score Jeux :
0 / 1000 / 100


http://www.youtube.com/channel/UCAVhUBDtdzLP2qmou6vNgnA/feed

Revenir en haut Aller en bas

Re: [CR] Remplacement des leviers de frein et d'embrayage

Message par sha-dow le Lun 17 Déc 2012, 22:00

modifié en post-it

_________________
TEAM POUCE RIDE
la solidarité motarde, c'est une main amie tendue bien haut



happycopains SHA noir du comité de soutien du sha-dow
avatar
sha-dow
Modo Rider
Modo Rider

Masculin Nombre de messages : 1891
Age : 29
Localisation : orléans
Moto : euh... bah le Sh-rad !!!
Score Jeux :
0 / 1000 / 100


Revenir en haut Aller en bas

Re: [CR] Remplacement des leviers de frein et d'embrayage

Message par vice62 le Jeu 25 Avr 2013, 21:36

Modifs faites ce soir même,merci le tuto huhu Smile
avatar
vice62
Crazy Rider
Crazy Rider

Masculin Nombre de messages : 550
Age : 28
Localisation : Narbonne
Moto : Fz6 S2
Score Jeux :
0 / 1000 / 100


Revenir en haut Aller en bas

Re: [CR] Remplacement des leviers de frein et d'embrayage

Message par adri66 le Jeu 25 Avr 2013, 21:53

tu verras c au top c'est levier a un doigt tu freine!
avatar
adri66
Fz6 Rider
Fz6 Rider

Masculin Nombre de messages : 2190
Age : 34
Localisation : Salses le chateau, pyrénées-orientales
Moto : FZ6 fazer S2
Score Jeux :
0 / 1000 / 100


http://www.youtube.com/channel/UCAVhUBDtdzLP2qmou6vNgnA/feed

Revenir en haut Aller en bas

Re: [CR] Remplacement des leviers de frein et d'embrayage

Message par Contenu sponsorisé


Contenu sponsorisé


Revenir en haut Aller en bas

Page 1 sur 3 1, 2, 3  Suivant

Voir le sujet précédent Voir le sujet suivant Revenir en haut

- Sujets similaires


Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
