Message par TheBob_23 le Sam 17 Avr 2010, 20:14

Salut a tous

Je me lance dans mon premier petit tuto

Ayant envie de changer mon kit chaine moi même, je me suis dit que quelques photos pourrais rendre service à ceux qui hésite.

Afin de ne pas avoir a passer par la fastidieuse épreuve du sertissage de chaine j'ai donc pris une chaine sertie d'usine et je me suis décidé à tomber le bras oscillant.



Je me suis muni de la notice technique que j'ai parcourue 50 fois pour bien m'imprégner de ce qu'il faut faire et ne pas faire.

de la boite de clé a douille de Papa.

des supers conseils que j'ai pu glaner à droite et à gauche. (La droite c'est internet et la gauche les amis !!)

de tout un tas de chiffons,

d'une sangle pour pendre la moto !!

Ah et j'allais oublier, un kit chaine afam neuf !! xs super renforcé et serti d'usine avec un pignon de 16 et une couronne de 46. (Le mec qui m'a vendu la moto avait mis un pignon de 15, mais je préfère remettre à l'origine.)

Première chose : démonter le garde Boue arrière.






Deuxième étape : déposer le repose pied gauche

En dévissant le vis du sélecteur et les deux gros vis qui tiennent le repose pied. On peut alors faire glisser la tringle du sélecteur en arrière pour retirer le tout. (Dans la notice, il est indiqué de défaire tout le mécanisme, moi j'ai préféré ne défaire que la tringle).

Petit conseil perso : vérifier après cette étape si vous n'avez pas engagé une vitesse en démontant la tringle car pour desserrer le boulon qui retient le pignon de sortie de boite, c'est pas très bon.

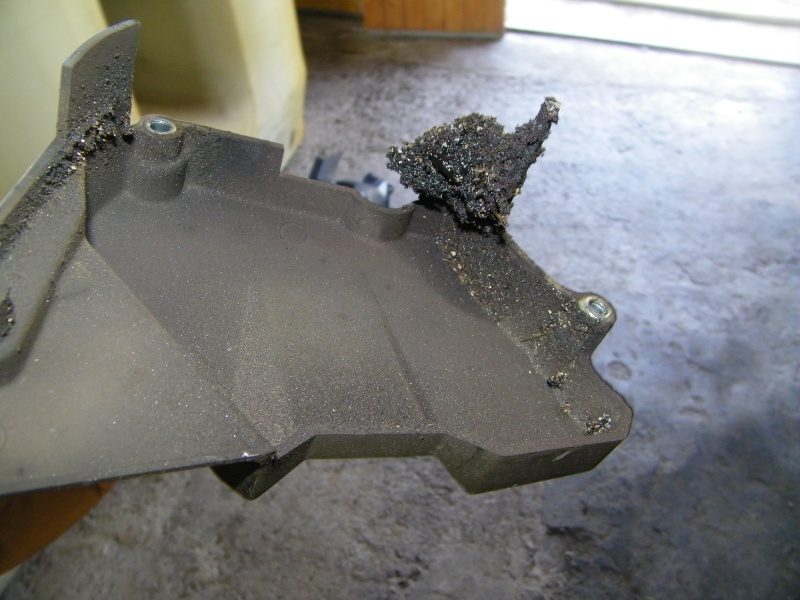

Toisième étape : retirer le carter de protection du pignon de sortie de boite en desserrant les trois vis.





Mais non ce n'est pas sale ! Avec le cambouis que j'ai retiré j'avais une boulette grosse comme un cochonnet de pétanque !





Quatrième étape : desserrer l'écrou qui maintient le pignon de sortie de boite.

Pour ce faire il faut repousser la petite plaque en métal qui est repliée sur le boulon. (Elle sert a empêcher l'écrou de se desserrer !!)

Prendre un douille de 32 et desserrer le boulon.

Et là !! Ca va déjà beaucoup moins bien !!


C'est tellement coincé que la moto avance toute seule !! j'ai beau essayé de freiner du frein avant, rien a faire !!

Astuce : Utiliser un clé à choc pneumatique, ou donner des à-coup avec votre clé et là : miracle ca vient !!

Vous pouvez maintenant surprendre la moto .



Cinquième étape : retirer la roue arrière.

Je vous passe les détails sur le desserrage de l'axe de roue, des écrous et contre-écrou pour détendre la chaine etc..

Susprendre l'étrier de frein arrière, pour éviter qu'il ne pendouille lâchement en tirant sur la durite !

Profitez-en pour retirer le guide chaine.







Sixième étape : retirer le pignon de sortie de boite.
Maintenant que la chaine est détendue, il suffit de faire coulisser tout ça et retirer le vieux pignon !!

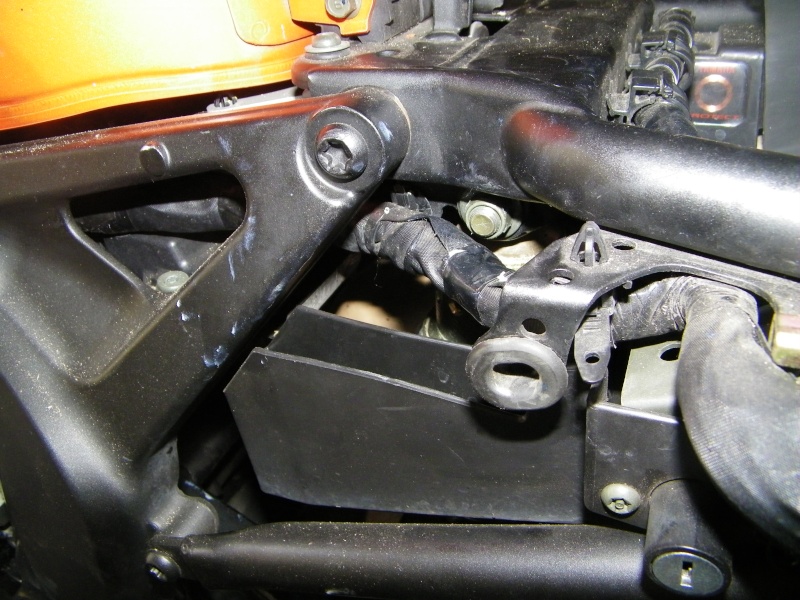

Septième étape : défaire l'amortisseur.

Je ne sais pas si je m'y suis mal pris mais je n'ai jamais pu le défaire d'en bas, alors j'ai retirer les caches latéraux et j'ai défait ce dernier d'en haut !!) Je l'ai attaché à mon bras oscillant et voilà !! Vous remarquerez que j'ai mis ma béquille d'atelier pour éviter à mon bras oscillant de se casser la figure.

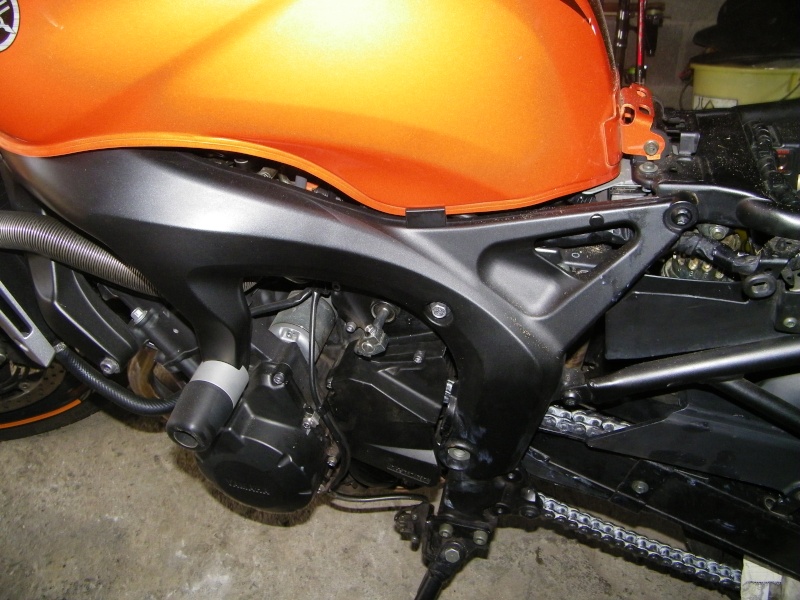

Huitième étape : le bras oscillant.

Desserrer l'écrou qui tient le bras. (Celui là aussi il est bien serré !!)





Avant de poursuivre, j'ai baissé ma moto, mis une couverture derrière pour laisser reposer mon bras oscillant.

Retirer l'axe qui tient le bras.

En faisant tout doucement pour que les deux rondelles blanches ne se casse pas la figure car le bras est monté sur roulement à aiguille et quand une aiguille se barre, c'est la merdouille à remettre.

Enfin, en faisant attention on peut retirer la vieille chaine..






Neuvième étape : Mettre la nouvelle chaine.

Faire passer la nouvelle chaine bien grasse qui en met pleins les doigts par dessus le bras oscillant.







Dixième étape : Remonter le bras oscillant et l'amortisseur

Le bras : Bien faire attention de ne pas faire tomber les ''bouts'' qui retiennent les roulements à aiguilles.






L'amortisseur : Ne pas oublier de le régler si comme moi vous l'avez détendu pour vous faciliter le démontage.

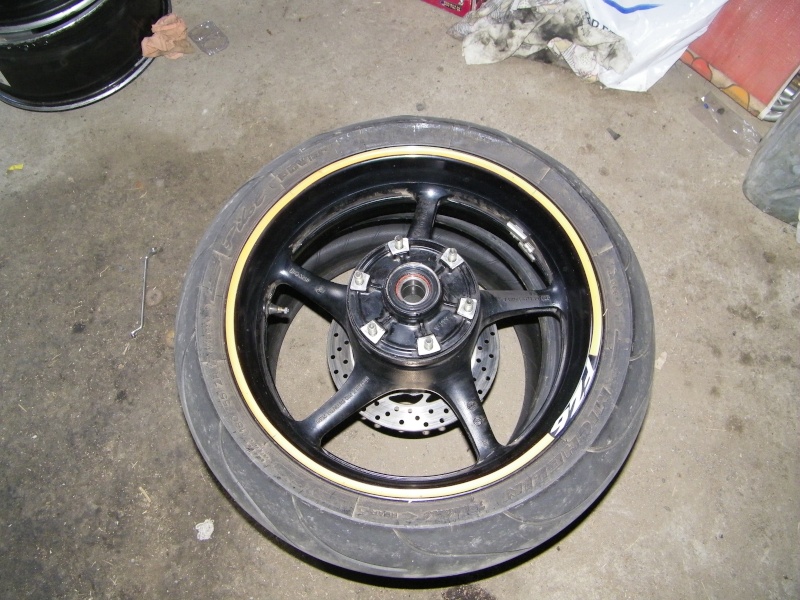

Onzième étape : Nettoyage et changement de la couronne.

Facile! : Retirer les 6 écrous et leurs rondelles pour enlever la vielle couronne.





Profitez-en pour nettoyer votre jante (c'est plus facile sans la couronne !!

Mettre la nouvelle couronne : Sur la doc technique il est indiqué de serrer les boulons progressivement et aléatoirement.





Nettoyer avant de remettre le pignon de sortie de boite.






Nettoyer aussi votre garde boue et le cache du pignon.


Douzième étape : remonter le pignon de sortie de boite.

Serrer un max l'écrou (à la main). Mettre d'abord le pignon avec les inscriptions sur l'extérieur, la plaque anti desserrage et l'écrou dans le bon sens !






Treizième étape : Remettre la roue arrière.

Commencer par remettre le guide chaine et le garde boue arriere fraichement nettoyé.






Remettre la roue arrière afin de pouvoir serrer le pignon de sortie de boite correctement avec la clé ce coup ci.

N'oubliez pas de retordre la petite plaque anti desserrage.

Et remettre le cache pignon.




Vous pouvez enfin remettre votre sélecteur.

N'oubliez pas qu'il faut du frein-filet sur le petite écrou de la tige.




Bien régler la tension de la chaine et voilà !!



Bien sûr , ne pas partir comme un ouf et bien penser à tous revérifier.


Dernière édition par TheBob_23 le Dim 02 Mai 2010, 20:12, édité 2 fois
avatar
TheBob_23
Little Rider
Little Rider

Masculin Nombre de messages : 95
Age : 45
Localisation : Magnat l'étrange (23)
Moto : Une mandarine d'halloween
Score Jeux :
0 / 1000 / 100


Revenir en haut Aller en bas

Re: [CR] changement kit chaine.

Message par Onkizzz le Sam 17 Avr 2010, 21:37

Merci à toi, ça pourra me servir dans 3000 bornes...
avatar
Onkizzz
Crazy Rider
Crazy Rider

Masculin Nombre de messages : 668
Age : 35
Localisation : 91 tout près de PM !
Moto : Une playmobile gros calibre !
Score Jeux :
0 / 1000 / 100


Revenir en haut Aller en bas

Re: [CR] changement kit chaine.

Message par ThorK le Dim 18 Avr 2010, 11:37

Une interrogation, c'est pas plus facile avec un dérive-chaine ... Pas besoin de tomber le bras oscillant et l'amortisseur

Pourquoi as tu choisi cette méthode ? (chaine déjà bouclée, ...)

En tout cas, bravo pour le CR plein de belles photos
avatar
ThorK
Fz6 Rider
Fz6 Rider

Masculin Nombre de messages : 3642
Age : 42
Localisation : ARCUEIL
Moto : Un aspirateur à gonzesses noir, gris ... et ça y est, jaune
Score Jeux :
0 / 1000 / 100


Revenir en haut Aller en bas

Re: [CR] changement kit chaine.

Message par TheBob_23 le Dim 18 Avr 2010, 13:29

Ben en fait j'ai choisi cette méthode car je n'ai pas de rive-chaine et je connais personne qui sache riveter une chaine. Du coup j'ai préféré la faire sertir d'usine et tomber le bras. C'est pas la facilité mais bon, c'est pas très compliqué si tu fais gaffe et au moins t'es sur du sertissage. Sinon pas besoin de dérive chaine, un coup de meuleuse et c'est tout !!
avatar
TheBob_23
Little Rider
Little Rider

Masculin Nombre de messages : 95
Age : 45
Localisation : Magnat l'étrange (23)
Moto : Une mandarine d'halloween
Score Jeux :
0 / 1000 / 100


Revenir en haut Aller en bas

Kit Chaine avec Chaine rivetée

Message par scharrier44 le Dim 15 Mai 2011, 00:57

Bonsoir, impeccable le tuto, on le suit à la lettre et ça marche. Comme toi j ai essayé de démonter l'amortisseur par en bas : impossible. Le motif quand tu defait le boulon et l'écrou, il reste une entretoise qui tiend les roulements, et elle est hyper dur à sortir , je n'ai pas réussi. donc par le haut l'amortisseur se démonte bien. A+ et merci cheers cheers
avatar
scharrier44
Newby Rider
Newby Rider

Masculin Nombre de messages : 3
Age : 55
Localisation : nantes
Moto : fz 6 s
Score Jeux :
0 / 1000 / 100


Revenir en haut Aller en bas

Re: [CR] changement kit chaine.

Message par pierrot974 le Lun 16 Mai 2011, 11:05

Un seul mot :

Bravo cheers

Beau travail et de bien belles photos qui permettent de suivre pas à pas toutes les opérations.

Félicitations Bob 23. Tu as bien mérité ça :
avatar
pierrot974
Crazy Rider
Crazy Rider

Masculin Nombre de messages : 485
Age : 58
Localisation : LA REUNION
Moto : FZ6 S2 ABS - KAWA 750 H2 1972, 500 H1A 1971
Score Jeux :
0 / 1000 / 100


Revenir en haut Aller en bas

Re: [CR] changement kit chaine.

Message par TeamFFF le Lun 16 Mai 2011, 15:47

"bouts'' qui retiennent les roulements à aiguilles
Ce sont des caches poussières exactement

Pour faire plus simple, s'acheter une sertisseuse de chaine (25€ max !) et ne pas s'emmerder avec le démontage du bras oscillant Wink

Je rajouterais qu'il serait bon , puisque tu tombes le BO, de remettre de la graisse au lithium sur l'axe de celui-ci afin d'éviter que la corrosion ne s'installe.

en tout cas joli CR agrémenté de "zolies" photo
avatar
TeamFFF
Fz6 Rider
Fz6 Rider

Masculin Nombre de messages : 2076
Age : 41
Localisation : Les Antilles
Moto : Street Triple R
Score Jeux :
0 / 1000 / 100


Revenir en haut Aller en bas

Re: [CR] changement kit chaine.

Message par Wiloskill le Lun 16 Mai 2011, 18:27

Je ne t'ai pas vu tordre la rondelle frein !? Suspect
avatar
Wiloskill
Extrem Rider
Extrem Rider

Masculin Nombre de messages : 1861
Age : 36
Localisation : BBR (78)
Moto : 1000Gex K3
Score Jeux :
0 / 1000 / 100


http://www.106xsi.net

Revenir en haut Aller en bas

Re: [CR] changement kit chaine.

Message par lalexx-54 le Dim 27 Mai 2012, 12:21

ca m emmerde de lacher 160balle a mon mecano mais kan jvois le taf jtrouve ke sa les vaus bien^^ merci en tout cas c est trés intéressant
avatar
lalexx-54
Newby Rider
Newby Rider

Masculin Nombre de messages : 7
Age : 30
Localisation : NANCY Meurthe-Moselle
Moto : Fz6 n S1
Score Jeux :
0 / 1000 / 100


Revenir en haut Aller en bas

Re: [CR] changement kit chaine.

Message par simonos12 le Dim 27 Mai 2012, 19:16

bien joué ca va me servir dans pas longtemps non plus !!
avatar
simonos12
Confirm Rider
Confirm Rider

Masculin Nombre de messages : 175
Age : 27
Localisation : grenoble
Moto : fazer 600
Score Jeux :
0 / 1000 / 100


Revenir en haut Aller en bas

Re: [CR] changement kit chaine.

Message par Eric1964 le Lun 31 Déc 2012, 16:03

ThorK a écrit:Une interrogation, c'est pas plus facile avec un dérive-chaine ... Pas besoin de tomber le bras oscillant et l'amortisseur

Pourquoi as tu choisi cette méthode ? (chaine déjà bouclée, ...)

En tout cas, bravo pour le CR plein de belles photos

Très joli tuto, travail impeccable mais c'est vrai qu'avec un rive chaine c'est vachement plus facile. un coup de meuleuse pour couper l'ancienne. La chaine est livrée avec un rivet spécial et avec le rive chaine tu ne peux pas te louper, le sertissage est comme en usine. Je le fais moi même c'est super facile. Et la déboul. pour le pignon de boite obligatoire.
avatar
Eric1964
Crazy Rider
Crazy Rider

Masculin Nombre de messages : 509
Age : 53
Localisation : Villers le Bouillet
Moto : Yamaha Fazer S2 2008
Score Jeux :
0 / 1000 / 100


Revenir en haut Aller en bas

Re: [CR] changement kit chaine.

Message par PepoY le Jeu 20 Fév 2014, 19:23

Oy oy.

Très bon tuto !

Je pense m'y mettre également mais je suis partagé entre une chaine déja sertie ou un modèle à assembler...
avatar
PepoY
Confirm Rider
Confirm Rider

Masculin Nombre de messages : 181
Age : 32
Localisation : 93
Moto : FZ6 Fazer S2 abs
Score Jeux :
0 / 1000 / 100


Revenir en haut Aller en bas

Re: [CR] changement kit chaine.

Message par U P A C le Jeu 20 Fév 2014, 20:32

tu devrais annoncer tes déterrages, autrement le méchant soxzo va te coller des points boulets.

et pour te répondre, si tu es bricoleur, opte pour la chaine sertie.
avatar
U P A C
Extrem Rider
Extrem Rider

Masculin Nombre de messages : 1458
Age : 36
Localisation : Talmontiers
Moto : Sprint ST nommée Désirée
Score Jeux :
1 / 1001 / 100


Revenir en haut Aller en bas

Re: [CR] changement kit chaine.

Message par mista1459 le Jeu 20 Fév 2014, 22:16

tu peux développer UPAC?
tu sous entend que niveau qualité c est bien mieux? (ce que je pense mais ce n est qu un préjugé), un maillon a assembler tient moins bien la traction q'un maillon deja assemblé en usine?
Perso pour avoir fait du VTT, très souvent qd ma chaine cassée s'était sur ce type de maillon mais bon ce n 'est pas les meme chaines...
avatar
mista1459
Extrem Rider
Extrem Rider

Masculin Nombre de messages : 1272
Age : 35
Localisation : NICE
Moto : FZ6 N S2 full black 2008
Score Jeux :
0 / 1000 / 100


Revenir en haut Aller en bas

Re: [CR] changement kit chaine.

Message par PepoY le Jeu 20 Fév 2014, 23:09

Ah bon ?

Le sox je l'ai dans la poche lol !
avatar
PepoY
Confirm Rider
Confirm Rider

Masculin Nombre de messages : 181
Age : 32
Localisation : 93
Moto : FZ6 Fazer S2 abs
Score Jeux :
0 / 1000 / 100


Revenir en haut Aller en bas

Re: [CR] changement kit chaine.

Message par mista1459 le Sam 22 Fév 2014, 12:32

et pouvez vous me dire quand changer un kit chaine car men si je n ai pas de jeu de maillon (enfin je crois^^) ma couronne a les dents assez pointues...
avatar
mista1459
Extrem Rider
Extrem Rider

Masculin Nombre de messages : 1272
Age : 35
Localisation : NICE
Moto : FZ6 N S2 full black 2008
Score Jeux :
0 / 1000 / 100


Revenir en haut Aller en bas

Re: [CR] changement kit chaine.

Message par mista1459 le Sam 22 Fév 2014, 12:40

et pouvez m expliquer la différence entre kit chaine DID ou AFAM etc…
vous avez pris quoi vous?
avatar
mista1459
Extrem Rider
Extrem Rider

Masculin Nombre de messages : 1272
Age : 35
Localisation : NICE
Moto : FZ6 N S2 full black 2008
Score Jeux :
0 / 1000 / 100


Revenir en haut Aller en bas

Re: [CR] changement kit chaine.

Message par adri66 le Sam 22 Fév 2014, 20:57

eu difference la marque c'est tout après ce qui change c'est joint OX ring, renforcés, hyper-renforcé, méga hyper renforcé!

Et c'est le prix qui change! iii

Moi prit hyper-renforcé AFAM chaine de couleur pour le fun! Pas pour le porte monnaie! clown

j'ai prit çà a mes 40mill!

http://www.fz6ride.com/t9311-kit-chaine-couleur-perso?highlight=chaine+couleur

Le critère c'est mr google qui dit:  What a Face

http://jateam.free.fr/technique/chainethe.htm

http://jateam.free.fr/technique/chainepra.htm

merci qui... Wink



avatar
adri66
Fz6 Rider
Fz6 Rider

Masculin Nombre de messages : 2190
Age : 34
Localisation : Salses le chateau, pyrénées-orientales
Moto : FZ6 fazer S2
Score Jeux :
0 / 1000 / 100


http://www.youtube.com/channel/UCAVhUBDtdzLP2qmou6vNgnA/feed

Revenir en haut Aller en bas

Re: [CR] changement kit chaine.

Message par Diese le Dim 23 Fév 2014, 12:42

Merci Jacquie et Michel

 porte
avatar
Diese
Fz6 Rider
Fz6 Rider

Masculin Nombre de messages : 7127
Age : 29
Localisation : Sur la piste dès que possible
Moto : CBR600RR ABS 2012
Score Jeux :
0 / 1000 / 100


Revenir en haut Aller en bas

Re: [CR] changement kit chaine.

Message par Je2f-calais le Jeu 02 Oct 2014, 17:33

salut a vous , pour ne déposer que la roue arrière , on suit la même étape ou il y a plus simple ?
mon but est de déposer ma jante en concess pour changer mes pneus (pour éviter la grosse main-d'oeuvre !) Wink
-pour changer le kit chaîne il faut compter tout les maillons et commander au détail, ou pareille il vendent des kits tout prêt selon le modèle de la moto ?

merci a vous pour ce CR ;-)
avatar
Je2f-calais
Little Rider
Little Rider

Masculin Nombre de messages : 54
Age : 30
Localisation : Calais
Moto : Fzs 2005
Score Jeux :
0 / 1000 / 100


Revenir en haut Aller en bas

Re: [CR] changement kit chaine.

Message par chben-62 le Ven 24 Oct 2014, 10:53

Pour les kits chaine tu en trouve des complets (chaine+pignon+couronne) pour chacune des motos.
Sinon pour enlever ta roue arrière, tu débloques l'écrou de l'axe puis tu desserres et retire les écrous et contre écrou des tendeurs de chaine, puis tu dévisse complétement l'écrou d'axe, tu retire l'axe et ta jante doit venir.
Par contre pourquoi t'embéter à apporter tes roues au concess ?
Pour le montage des pneumatiques c'est un forfait comprenant dépose de la roue/changement du pneu et de la valve/équilibrage et remontage de la roue.
avatar
chben-62
Crazy Rider
Crazy Rider

Masculin Nombre de messages : 611
Age : 27
Localisation : 59 Cambrai/Douai
Moto : FZ6-N
Score Jeux :
0 / 1000 / 100


Revenir en haut Aller en bas

Re: [CR] changement kit chaine.

Message par christophedu47 le Ven 24 Oct 2014, 12:46

J'ai fait pareil pour mes pneus,j'ai porté les roues au garage .C'est moins cher quand tu portes les roues .
Au petit bouclard que j'ai trouvé ,c'est 13 Roros roue démontée, 25 si démontage sur la moto .
avatar
christophedu47
Crazy Rider
Crazy Rider

Masculin Nombre de messages : 657
Age : 46
Localisation : Lot et Garonne
Moto : FZS 600 Fazer de 2000 . Terrot 125 de 1950 .
Score Jeux :
0 / 1000 / 100


Revenir en haut Aller en bas

Re: [CR] changement kit chaine.

Message par chben-62 le Ven 24 Oct 2014, 21:15

Ça me surprend lorsque j'ai changé mes pneus il n'y avait pas de tarifs different si la roue était démontée par le mecano ou apporté par mes soins.
Enfin c'est pas étonnant, tant qu'il y a des combines pour gratter quelques euros de plus...
avatar
chben-62
Crazy Rider
Crazy Rider

Masculin Nombre de messages : 611
Age : 27
Localisation : 59 Cambrai/Douai
Moto : FZ6-N
Score Jeux :
0 / 1000 / 100


Revenir en haut Aller en bas

Re: [CR] changement kit chaine.

Message par Je2f-calais le Sam 25 Oct 2014, 22:10

Salut a vous merci de ta réponse ch'ben .
C'est bon elle est démonté , et oui comme le dis Christophe , si j'amène la moto il me demande 15€ par pneu , mais si j'amène les jante c'est gratos  sûrement la magie du travail au black Cool et en plus il y a de la main d'œuvre en moins !
De mon bon vouloir je Lui file de l'argent tout de même ,tout travail mérite salaire ;-)
A l'occasion demande au mécano directement combien il te demanderais si tu lui apporte le pneu neuf et la jante , tout sa sans facture ;-)
avatar
Je2f-calais
Little Rider
Little Rider

Masculin Nombre de messages : 54
Age : 30
Localisation : Calais
Moto : Fzs 2005
Score Jeux :
0 / 1000 / 100


Revenir en haut Aller en bas

Re: [CR] changement kit chaine.

Message par Contenu sponsorisé


Contenu sponsorisé


Revenir en haut Aller en bas

Voir le sujet précédent Voir le sujet suivant Revenir en haut

- Sujets similaires


Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
