[FZ6S] CR Démontage/Montage de la Tête De Fourche (TDF)

Message par Zamal974 le Mar 18 Aoû 2009, 13:04

Voilà après quelques déboires pendant nos Vacances fin mai et après une recherche fructueuse d'un nouvelle TDF

Me voici sur le point d'accomplir une chirurgie à ma

Tout d'abord il nous bien sûr une FZ6S accidentée Twisted Evil



Ne nous attardons pas sur Mon sort ... (ça y est j'ai bien avalé la pilule pale )


Donc passons de suite au réel sujet de ce Topic Wink

la 1ère phase : le Démontage de la TDF


Commençons par dévisser les vis (Signalé par les flèches rouges ) des caches latéraux (ce qui reviennent vers le réservoir ) de chaque coté de le TDF


(N'hésitez pas à cliquer sur l'image pour me voir les flèches)


- Puis Relever les caches en caoutchouc des rétroviseurs afin d'avoir la visibilité des vis pour démonter la bulle


NOTA : Vous remarquerez qu'il ne faudra pas oublier de dévisser la vis entre les 2 phares de l'optique (cf bas de la photo) => Donc 5 vis pour pouvoir dégager la bulle Wink (représenté par les flèches rouges )

- Puis viens le Tour des Rétroviseurs, à l'aide d'une clé de 10 dévisser les 2 écrous


Sorry la photo est un peu flou Embarassed

- Une fois les 2 rétroviseurs démontés, il nous faut nous attaquer maintenant à la TDF

Face extérieure


Les flèches rouges montrent ce qu'il y a à dévisser

Face intérieure



- La 1ère photo représente le coté Droit de la TDF, n'oubliez pas tout de même le coté gauche lol!
(les flèches rouges => vis à défaire)
- La 2nde photo => Cette vis est cachée, elle se situe derrière le compteur ( pour ma part c'est la dernière vis qui retiendra à ce moment la TDF)

Avant tout retrait définitif de la TDF endommagée, il vous faudra débrancher
le faisceau de chaque clignotant


Puis dévisser l'attache qui soutient le faisceau du coté gauche


Maintenant la TDF peut être retirée en toute sérénité


Voilà à ce moment précis la phase de démontage est terminée pompom smiley


Donc Maintenant nous pouvons passer à la seconde étape powa

2ème phase : le Montage de la TDF


Avant tout chose, il vous faut bien sûr une nouvelle TDF

Ici la nouvelle est sur le Drap bleu Wink

Pour ma part, ayant récupérer une TDF plus ancienne donc je ne peux échapper au changement des écopes (car grise )
Il faudra dévisser les 5 vis (les flèches rouges) pour pouvoir remplacer cette pièce


P'tite info : Pour un éventuel remplacement de ces écopes, il faudra démonter la TDF car la vis à l'extrême gauche sur la photo est caché par l'optique

Cette nouvelle TDF est légèrement différente par son esthétisme
donc ce que j'ai fait, j'ai récupéré ou échangé diverses pièces de mon ancienne vers la nouvelle TDF


Pour La phase de montage, vous comprendrez que je ne vais pas reprendre les diverses photos et les remettre ..
Ce que vous aurez compris est qu'il faut bien reprendre la phase de démontage MAIS à l'envers => donc Montage Exclamation cheers

Le Montage de la Nouvelle TDf ... en quelques lignes

- Optique démonté, positionné et vissé directement dans la TDF pour un montage plus facile de la TDF
- Mise en place de l'ensemble (TDF+ Optique) face à l'araignée & vissage des optiques(sans publier de faire un tour de serrage des autres vis)
- Connection des clignotants + vissage du collier de maintien du câble & Vérification du bon fonctionnent des lumières
- Mise en place des rétroviseurs gauche & droit
- Mise en place des caches latéraux (ce qui reviennent vers le réservoir
- Mise en place de la bulle
- Positionnement des caches en caoutchouc des rétroviseurs

Voilà après toutes ces étapes le montage de la TDF est finie bier2

* Cette opération m'a pris environ 3 bonnes Heures sans se mettre la pression et en prenant son temps.





Vous noterez que ma a subi une grosse opération de chirurgie et n'a plus la même tête avec cette nouvelle bulle et cette nouvelle TDF


NOTA : Vous noterez que ce SEUL CR regroupe différents autres CR par le fait de démonter & monter d'autres pièces pour réussir l'ensemble de ce travail .


Dernière édition par Zamal974 le Ven 21 Aoû 2009, 13:08, édité 1 fois
avatar
Zamal974
Black Modo
Black Modo

Masculin Nombre de messages : 6561
Age : 43
Localisation : 974 - LA REUNION
Moto : SOLD !
Score Jeux :
32 / 10032 / 100


Revenir en haut Aller en bas

Re: [FZ6S] CR Démontage/Montage de la Tête De Fourche (TDF)

Message par Zamal974 le Ven 21 Aoû 2009, 11:36

Ti Up

Le CR est maintenant terminé

Lachez vos commentaires Wink
avatar
Zamal974
Black Modo
Black Modo

Masculin Nombre de messages : 6561
Age : 43
Localisation : 974 - LA REUNION
Moto : SOLD !
Score Jeux :
32 / 10032 / 100


Revenir en haut Aller en bas

Re: [FZ6S] CR Démontage/Montage de la Tête De Fourche (TDF)

Message par KhoLoTo le Ven 21 Aoû 2009, 13:53

Bah perso tu sais ce que j'en pense Wink
avatar
KhoLoTo
Fz6 Rider
Fz6 Rider

Masculin Nombre de messages : 2632
Age : 43
Localisation : Maurepas 78
Moto : FZ6 S 298ch.. minimum!
Score Jeux :
0 / 1000 / 100


Revenir en haut Aller en bas

Re: [FZ6S] CR Démontage/Montage de la Tête De Fourche (TDF)

Message par Zamal974 le Ven 21 Aoû 2009, 14:30

KhoLoTo a écrit:Bah perso tu sais ce que j'en pense Wink
Oui et si tu as un soucis ou bien à notre future rencontre on fait ça direct Wink
avatar
Zamal974
Black Modo
Black Modo

Masculin Nombre de messages : 6561
Age : 43
Localisation : 974 - LA REUNION
Moto : SOLD !
Score Jeux :
32 / 10032 / 100


Revenir en haut Aller en bas

Re: [FZ6S] CR Démontage/Montage de la Tête De Fourche (TDF)

Message par cerfman17 le Ven 21 Aoû 2009, 22:22

bravo Zam, je te féliciterai à ma façon quand je te verrais... Wink
avatar
cerfman17
Fz6 Rider
Fz6 Rider

Masculin Nombre de messages : 4150
Localisation : Puteaux (92) et les racines dans le 17 et une clavicule dans le 79!
Moto : FZ6-S 78ch (ayééé elle est de retour)
Score Jeux :
0 / 1000 / 100


Revenir en haut Aller en bas

Re: [FZ6S] CR Démontage/Montage de la Tête De Fourche (TDF)

Message par Zamal974 le Ven 21 Aoû 2009, 22:30

cerfman17 a écrit:bravo Zam, je te féliciterai à ma façon quand je te verrais... Wink
Vi c'est ça mon biquet Viens voir papa lol!
avatar
Zamal974
Black Modo
Black Modo

Masculin Nombre de messages : 6561
Age : 43
Localisation : 974 - LA REUNION
Moto : SOLD !
Score Jeux :
32 / 10032 / 100


Revenir en haut Aller en bas

Re: [FZ6S] CR Démontage/Montage de la Tête De Fourche (TDF)

Message par Latex_mv le Dim 23 Aoû 2009, 19:46

Juste pour un Grand Bravo !!!!!!!! cheers c'est du beau boulot

_________________
LIVE TO RIDE - RIDE TO LIVE

avatar
Latex_mv
Admin Rider
Admin Rider

Masculin Nombre de messages : 5111
Age : 35
Localisation : Torcy
Moto : Fz6 GT string
Score Jeux :
0 / 1000 / 100


http://www.fz6ride.com

Revenir en haut Aller en bas

Re: [FZ6S] CR Démontage/Montage de la Tête De Fourche (TDF)

Message par Zamal974 le Dim 23 Aoû 2009, 19:49

Latex_mv a écrit:Juste pour un Grand Bravo !!!!!!!! cheers c'est du beau boulot
c'est rien de le dire Wink
avatar
Zamal974
Black Modo
Black Modo

Masculin Nombre de messages : 6561
Age : 43
Localisation : 974 - LA REUNION
Moto : SOLD !
Score Jeux :
32 / 10032 / 100


Revenir en haut Aller en bas

Re: [FZ6S] CR Démontage/Montage de la Tête De Fourche (TDF)

Message par jambon le Sam 05 Déc 2009, 13:03

CR que je vais utiliser bientôt a par que moi jai plus rien a l'avant a par mon compteur et les rétroviseurs ='(
m'enfin on vera bien Photo comming soon :!
avatar
jambon
Confirm Rider
Confirm Rider

Masculin Nombre de messages : 189
Age : 31
Localisation : paris
Moto : Speed four
Score Jeux :
0 / 1000 / 100


Revenir en haut Aller en bas

Re: [FZ6S] CR Démontage/Montage de la Tête De Fourche (TDF)

Message par KhoLoTo le Ven 28 Mai 2010, 12:38

Une chtit question Zam, à aucun moment du montage tu parles des contour de tableau de bord, peut on les mettre une fois la tête de fourche mise en place ? afin d'avoir un acces plus facile pour le montage des clignotant!
Les clignotant, c'est ma seul antise, j'ai les même que les tiens, je n'ai pas besoin de récupérer les cahoutchous des anciens ?
Puis je les monter directement sur la TDF avant même de la fixer ?
Merci encore...
avatar
KhoLoTo
Fz6 Rider
Fz6 Rider

Masculin Nombre de messages : 2632
Age : 43
Localisation : Maurepas 78
Moto : FZ6 S 298ch.. minimum!
Score Jeux :
0 / 1000 / 100


Revenir en haut Aller en bas

Re: [FZ6S] CR Démontage/Montage de la Tête De Fourche (TDF)

Message par Zamal974 le Ven 28 Mai 2010, 16:55

Parles tu des caches latéraux Question
Cela va de soit tu ne pourras les mettre que la TDF en place

Les clignos tu peux les monter directement sans avoir mis la TDF en place Wink
Ta seule hantise devrait être pour le raccordement des clignos .. mettre les polarités bien ensemble Wink
tu dis avoir les mêmes clignos que moi .. alors la mise en place sera la partie la plus facile car il y a juste un pas de vis avec son écrou Wink

la photo n'est po contractuel car les miens ne sont po fumés Wink
avatar
Zamal974
Black Modo
Black Modo

Masculin Nombre de messages : 6561
Age : 43
Localisation : 974 - LA REUNION
Moto : SOLD !
Score Jeux :
32 / 10032 / 100


Revenir en haut Aller en bas

Re: [FZ6S] CR Démontage/Montage de la Tête De Fourche (TDF)

Message par KhoLoTo le Ven 28 Mai 2010, 22:56

Merci pour cette info Zam
Non je parle des caches interieurs, tu sais la partie noir que tu ma vendu, je peu les monter une fois la TDF en place ? je crois que de toute facon je n'ai pas le choix...
avatar
KhoLoTo
Fz6 Rider
Fz6 Rider

Masculin Nombre de messages : 2632
Age : 43
Localisation : Maurepas 78
Moto : FZ6 S 298ch.. minimum!
Score Jeux :
0 / 1000 / 100


Revenir en haut Aller en bas

Re: [FZ6S] CR Démontage/Montage de la Tête De Fourche (TDF)

Message par Zamal974 le Ven 28 Mai 2010, 23:19

KhoLoTo a écrit:Merci pour cette info Zam
Non je parle des caches interieurs, tu sais la partie noir que tu ma vendu, je peu les monter une fois la TDF en place ? je crois que de toute facon je n'ai pas le choix...
Oui c'est ce dont je parle les caches latéraux qui viennent épouser le réservoir Wink
Enfin si on se comprend c'est bien la dernière chose à monter Wink
avatar
Zamal974
Black Modo
Black Modo

Masculin Nombre de messages : 6561
Age : 43
Localisation : 974 - LA REUNION
Moto : SOLD !
Score Jeux :
32 / 10032 / 100


Revenir en haut Aller en bas

Re: [FZ6S] CR Démontage/Montage de la Tête De Fourche (TDF)

Message par KhoLoTo le Sam 29 Mai 2010, 08:28

C'est bien cela Zam
Bon bah je m'habille et je m'y emploie
avatar
KhoLoTo
Fz6 Rider
Fz6 Rider

Masculin Nombre de messages : 2632
Age : 43
Localisation : Maurepas 78
Moto : FZ6 S 298ch.. minimum!
Score Jeux :
0 / 1000 / 100


Revenir en haut Aller en bas

Re: [FZ6S] CR Démontage/Montage de la Tête De Fourche (TDF)

Message par Zamal974 le Sam 29 Mai 2010, 10:42

Alors oublie po David de prendre des tofs de toi quand tu transpires lol!
avatar
Zamal974
Black Modo
Black Modo

Masculin Nombre de messages : 6561
Age : 43
Localisation : 974 - LA REUNION
Moto : SOLD !
Score Jeux :
32 / 10032 / 100


Revenir en haut Aller en bas

Re: [FZ6S] CR Démontage/Montage de la Tête De Fourche (TDF)

Message par KhoLoTo le Dim 30 Mai 2010, 08:58

Bon , ca c'est plutot bien passé, mise à part que je ne retrouve plus les bon ecrou pour la bulle, et comme un c... j'ai mis les retro en dernier et la impossible d'avoir acces pour passer les ecrous, donc redémontage des caches latéraux
Tu avais raison pour les cligno, c'est ce qui a été le plus facile
avatar
KhoLoTo
Fz6 Rider
Fz6 Rider

Masculin Nombre de messages : 2632
Age : 43
Localisation : Maurepas 78
Moto : FZ6 S 298ch.. minimum!
Score Jeux :
0 / 1000 / 100


Revenir en haut Aller en bas

Re: [FZ6S] CR Démontage/Montage de la Tête De Fourche (TDF)

Message par Zamal974 le Dim 30 Mai 2010, 09:49

KhoLoTo a écrit:mise à part que je ne retrouve plus les bon ecrou pour la bulle,

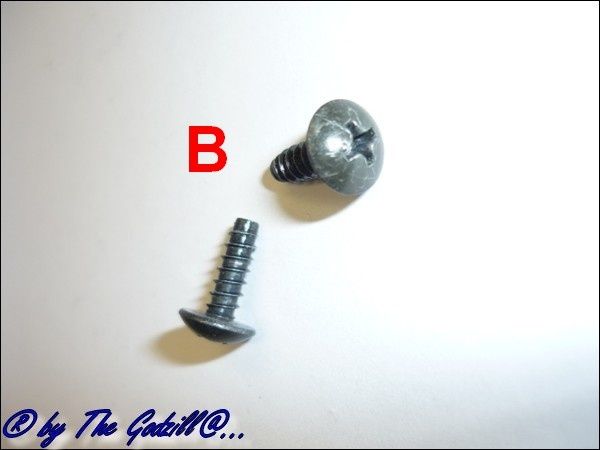

logiquement ce sint des vis noir en plastique je crois

Voilà approximativement à quoi elles ressemble et il y en 3 Wink
avatar
Zamal974
Black Modo
Black Modo

Masculin Nombre de messages : 6561
Age : 43
Localisation : 974 - LA REUNION
Moto : SOLD !
Score Jeux :
32 / 10032 / 100


Revenir en haut Aller en bas

Re: [FZ6S] CR Démontage/Montage de la Tête De Fourche (TDF)

Message par KhoLoTo le Lun 31 Mai 2010, 12:20

C'est bien ce que je pensais, bizarement je n'en retrouve qu'une
J'ai un souci avec mes clignotants qui ne fonctionnent plus
En fait j'ai installé le droit, verification faite, sa fonctionne, j'ai donc installé le gauche mais sans verifier, après avoir tous monté je m'apercois que le gauche ne fonctionne pas, j'ai voulu regler le problème hier soir et la plus rien aucun clignotants!!
Quelqun sait ou se situe les fusibles s'il vous plait ?
avatar
KhoLoTo
Fz6 Rider
Fz6 Rider

Masculin Nombre de messages : 2632
Age : 43
Localisation : Maurepas 78
Moto : FZ6 S 298ch.. minimum!
Score Jeux :
0 / 1000 / 100


Revenir en haut Aller en bas

Re: [FZ6S] CR Démontage/Montage de la Tête De Fourche (TDF)

Message par Zamal974 le Lun 31 Mai 2010, 12:35

Alors ma 1ère question est
As-tu toujours les veilleuses, éclairages de plaques en état de fonction Question

Si ce n'est pas le cas ..; alors dans le Caches AR D tu as un fusible qui a surement péter
c'est celui qui est dans le boitier blanc , il est tout seul dans son emplacement Wink
avatar
Zamal974
Black Modo
Black Modo

Masculin Nombre de messages : 6561
Age : 43
Localisation : 974 - LA REUNION
Moto : SOLD !
Score Jeux :
32 / 10032 / 100


Revenir en haut Aller en bas

Re: [FZ6S] CR Démontage/Montage de la Tête De Fourche (TDF)

Message par KhoLoTo le Lun 31 Mai 2010, 19:50

Bah oui, veilleuse+phare fonctionne correctement
avatar
KhoLoTo
Fz6 Rider
Fz6 Rider

Masculin Nombre de messages : 2632
Age : 43
Localisation : Maurepas 78
Moto : FZ6 S 298ch.. minimum!
Score Jeux :
0 / 1000 / 100


Revenir en haut Aller en bas

Re: [FZ6S] CR Démontage/Montage de la Tête De Fourche (TDF)

Message par Zamal974 le Mar 01 Juin 2010, 14:39

alors as tu fait le changement de la centrale clignotante par une spécial leds Question

Si oui alors elle a surement cramé il te faudra remettre celui d'origine Wink
enfin c'était mon cas Wink
avatar
Zamal974
Black Modo
Black Modo

Masculin Nombre de messages : 6561
Age : 43
Localisation : 974 - LA REUNION
Moto : SOLD !
Score Jeux :
32 / 10032 / 100


Revenir en haut Aller en bas

Re: [FZ6S] CR Démontage/Montage de la Tête De Fourche (TDF)

Message par KhoLoTo le Mer 02 Juin 2010, 12:06

Non j'ai laiiser celle d'origine, j'ai testé le gauche pendant le montage, ca fonctionnais nikel, ensuite j'ai fait le même branchement coté droit, sans verifier et quand j'ai eu tous monté, je me suis apercu qu'il ne fonctionnais pas, quand j 'ettaignais le contact pui le remettais le gauche fonctionnais, des que je mettais le gauche, plus rien ni le droit ni le gauche, j'ai voulu regarder le lendemain puis plus aucun
avatar
KhoLoTo
Fz6 Rider
Fz6 Rider

Masculin Nombre de messages : 2632
Age : 43
Localisation : Maurepas 78
Moto : FZ6 S 298ch.. minimum!
Score Jeux :
0 / 1000 / 100


Revenir en haut Aller en bas

Re: [FZ6S] CR Démontage/Montage de la Tête De Fourche (TDF)

Message par Zamal974 le Mer 02 Juin 2010, 20:38

bah regarde si t'as po grillé les fusilbes ...
Sinon peut être la centrale aussi .. faut que tu trouve un Rider pour voir ça Wink
Sinon on se cale bientot ... LE SIX Twisted Evil
avatar
Zamal974
Black Modo
Black Modo

Masculin Nombre de messages : 6561
Age : 43
Localisation : 974 - LA REUNION
Moto : SOLD !
Score Jeux :
32 / 10032 / 100


Revenir en haut Aller en bas

Re: [FZ6S] CR Démontage/Montage de la Tête De Fourche (TDF)

Message par KhoLoTo le Mer 02 Juin 2010, 21:04

Je veux bien, mais je ne sais pas ou sont placé les fusible
avatar
KhoLoTo
Fz6 Rider
Fz6 Rider

Masculin Nombre de messages : 2632
Age : 43
Localisation : Maurepas 78
Moto : FZ6 S 298ch.. minimum!
Score Jeux :
0 / 1000 / 100


Revenir en haut Aller en bas

Re: [FZ6S] CR Démontage/Montage de la Tête De Fourche (TDF)

Message par Neoh2k le Jeu 03 Juin 2010, 01:25

KhoLoTo a écrit:Je veux bien, mais je ne sais pas ou sont placé les fusible
La boite a fusibles se trouve sous le flanc arriere droit Wink
avatar
Neoh2k
Fz6 Rider
Fz6 Rider

Masculin Nombre de messages : 3265
Age : 31
Localisation : Hte-Normandie
Moto : R6 k8
Score Jeux :
0 / 1000 / 100


Revenir en haut Aller en bas

Re: [FZ6S] CR Démontage/Montage de la Tête De Fourche (TDF)

Message par Contenu sponsorisé


Contenu sponsorisé


Revenir en haut Aller en bas

Page 1 sur 2 1, 2  Suivant

Voir le sujet précédent Voir le sujet suivant Revenir en haut

- Sujets similaires


Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
