TUTO CR montage top block

Message par adri66 le Sam 22 Mar 2014, 22:47

Bon y a plein de sujet sur les Top block mais pas un tuto! Suspect
Meme si il y a une notice pas trop mal faite, on cherche un peu les pièces! Et surtout ou est telle ou telle vis! scratch

Alors il pleut dehors et entre 2 éclaircies dans le garage voila le tuto montage! (j'ai mit dans mécanique, car protection moteur, mais si le mode juge que c'est plus un tuto accessoire a lui de voir! What a Face ).

Alors je vous simplifie la tache pour tout les prochains qui voudraient ce lancer (et çà me manquait un petit tuto!)!  cheers

Alors c'est partie on remplace les roulettes LSL qui sont vraiment pas trop mal dans leur conception par de beaux patins top block massif avec surtout les fameux 3 points d'ancrages d'un coté et 2 de l'autres! Le prix n'est pas le meme mais la protection non plus surtout pour moi qui chatouille de temps en temps les circuits, je préfère pas prendre de risque et plier un cadre avec des roulettes!

Donc pour bien faire le travail il faut des embouts ou clés 6 pans en taille 8, une clé a dynamo c'est mieux pour le couple de serrage sur le cadre.

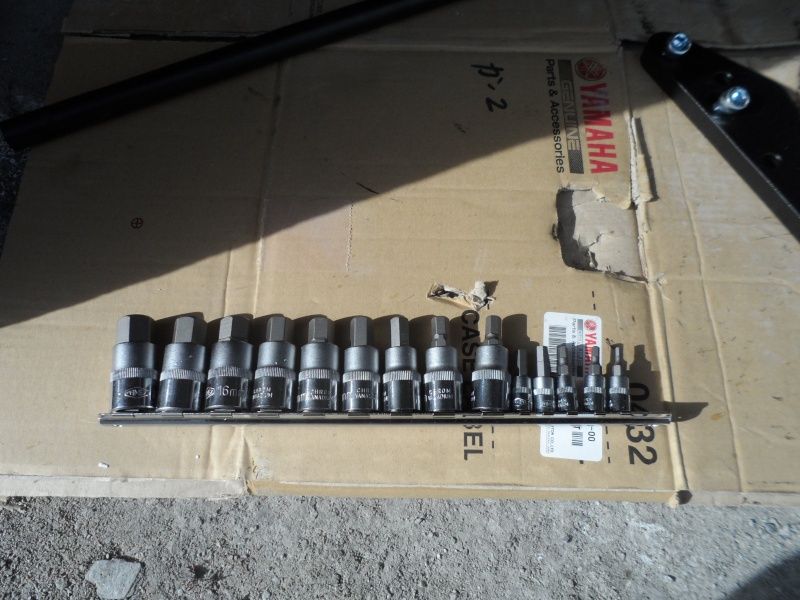

J'ai trouvé cette réglette d'embout pour 25e sur le ebay de 4 à 19mm (donc valable pour l'axe de roue)!  cheers


La mallette top block:



Descriptif et repérage dans la boite (sur la notice pas claire, faut mesurer les vis):
En haut= vis seule= vis de Gauche pour le tube de renfort= vis 10X60 (pas de pas 125)
platine plus épaisse= platine de Gauche
Petit embout noir à droite= entretoise des vis de cadre 3 pour les 3 vis de cadre= vis 10X60 pas 125
3 vis longues=vis de cadre= 1 à Droite et 2 à gauche avec les entretoises noires
Rondelle= entretoise du tube de renfort
Patins noirs top block x2
Les 4 1ere vis à gauche= les plus petites= vis du coté Droit= vis du patin et du tube de renfort a droite= vis 10X20
Les 2 dernières vis en bas a Gauche= vis plus longue= vis du coté Gauche= vis du patin Gauche= vis 10X40

Voila a partir de la c'est déjà beaucoup mieux, vous savez ou vont les vis (et versa) à Droite et a Gauche! cheers


Donc la notice dit commencer par dévisser la vis de cadre du coté Droit:

J'ai put voir que y a quand meme une entretoise costaud sur les LSL, mais elles restent trop longue:


Puis on suit la notice qui parle de vis en 10X20 on les cherche mais elles sont toutes la et servent uniquement au coté Droit! Donc les petites vis sont toutes pour la droite:


Les 4 petites vis, vont 2 pour la tige de renfort qui traverse la moto et 2 pour la fixation du patin comme çà:


On obtiens çà quand les 4 sont montées, 2 l’endroit et 2 à l'envers:


Puis on fixe sur le cadre l'ensemble de Droite avec la vis en 10x60 pas 125 avec les entretoises fournies. Il y a donc 3 grandes vis pareilles qui servent de fixation au cadre, elles sont toutes regroupées ensemble dans la boite, bien vue top block! cheers  1 vis pour la droite et 2 pour la gauche.



Donc çà va la..


Avec la vis et l'entretoise derrière:

On vis un peu pour que çà tienne mais pas trop, on ressert le tout a la fin au couple préconisé par top block:


On passe a Gauche:

On enlève les 2 vis de cadre, toujours avec un embout ou clé 6 pans en 8.


Juste pour info les LSL sont pas si mal conçue en vrai! Entretoise en alu renforcée qui va dans le cadre, partie ronde en alu pour la glisse de la moto, tampon en plastique pour amortir et glisser, et entretoise avec rondelle avant la vis! Quand même étudiée la roulette! Donc 2 entretoises en alu une sur le cadre et une a l'intérieure de la roulette et pour avoir glissée avec la partie plastique noir résiste très bien à l'abrasion (meme matière que les patins top block). Si je faisais pas de circuit, je les aurais gardées. tongue

Vis top block et LSL plus longue:


Donc pour la Gauche on suit la notice qui dit on prend la rondelle entretoise qui va dans la tige de renfort:

On met la:


Puis la je vous conseil de ne pas suivre totalement la notice! Pourquoi parce qu'on se retrouve bloqué comme moi par un manque de place entre la platine du patin et le bloc moteur! Donc il vaut mieux juste anticiper un peu les vis du patins sinon on a çà:

Pas dramatique mais mon embout ne passant pas j'ai donc du tout dévisser les fixations platine pour positionner et visser plus rapidement et au finale j'ai quand meme du prendre une clé 6 pans pour terminer le serrage des vis patins. Mais y a vraiment pas beaucoup de place et pas pratique, donc pour gagner encore juste un peu de temps, essayez comme çà (je vous met çà dans l’ordre!):

On place toutes les vis sur la platine soit:

(c'est la que l'on change de la notice, d'un poil pour plus de facilité) En 1er on s'occupe du patin mais juste la vis centrale, que l'on visse pas a fond pour que le patin puisse tourner et ne pas cacher la vis du cadre, il en reste que 2 si tout va bien! Et ce sont les 2 du début de la boite qui sont un peu plus longue en 10X40, elles permettent de fixer le patins à Gauche:


Donc la vis centrale se visse de l'intérieur de la platine, c'est bien çà le problème si on suit la notice (comme je l'ai fait avant!). On positionne juste la 2eme vis, et le patin doit resté penché vers le bas pour visser la vis du cadre qui se cache derrière:


Puis les vis de cadre donc les 2 dernières en 10X60 pas 125 avec leurs entretoises:

Qui iront donc la:


La grande vis toute seule dans la boite qui va dans la tige de renfort elle aussi en 10X60 mais pas en pas de 125, elle va en début de platine pour se loger dans le tube de renfort:



On a donc çà:


On fixe le tout sur le cadre et le tube de renfort, le patin est volontairement comme çà pour bien visser les vis de cadre:


On visse le tout à la clé dynamo au couple préconisé par top block soit 34NM pour les vis de cadre. ( y a pas le patin c'est juste pour la photo!). La on fait le tour de la moto et visse tout a 34NM D et G et moi j'ai fait pareille pour le tube de renfort.

En vrai on a çà (on voit la tete de la vis du patin qui reste a fixer):


Puis il nous reste donc les 2 vis du patin à bien serrer, celle déjà en place et un peu vissé et l'autre qui est la!


C'est le plus galère du montage, çà et repérer les vis! Donc Pas beaucoup de place c'est mieux de faire comme je l'ai fait pour gagner un peu de temps, y a plus qu'a finir le serrage:

Par le haut çà marche pas bien a cause de la durite du radiateur... Tout rouge

Marche mieux par en bas  cheers :


Voila çà vous évite de suivre juste la notice pour le Coté Gauche qui pose problème sur la fixation du patin car moi je me suis retrouvé avec çà:


Et j'arrivais pas a visser ce patin sans trop me faire caguer! Donc j'ai enlevé la platine pour faire comme je vous l'ai décrit au dessus!

Voila moins beaux que mes roulettes blue et plus chère ! Mais çà protège mieux et avec la platine couleur moteur, c'est pas si massif et voyant que çà! Et le coté noir rouge va avec le rouge des stickers FZ6 de la selle ! je virais peut etre l'autocollant top block qui fait le tour du patin?



Voila les amis bon tutos top block pour les prochains qui se laisserait tenter par le made in France!  cheers Wink ...et quelques sious en moins!  Sad  (mais voir site arkam pour les prix 200e neuf et commande niquel, y a un lien sur le fofo à Commande groupé top block)
avatar
adri66
Fz6 Rider
Fz6 Rider

Masculin Nombre de messages : 2190
Age : 35
Localisation : Salses le chateau, pyrénées-orientales
Moto : FZ6 fazer S2
Score Jeux :
0 / 1000 / 100


https://www.youtube.com/channel/UCAVhUBDtdzLP2qmou6vNgnA/feed

Revenir en haut Aller en bas

Re: TUTO CR montage top block

Message par Gundam69 le Dim 23 Mar 2014, 00:33

Hann comme tu te la pète avec ta clé dynamométrique !! Mossieur est équipé !

Merci pour ce tuto et j'ai galéré un peu aussi à la fin avec le patin de gauche !
Bravo !  Wink


Ah et fait nous briller un peu plus ces collecteurs parce que là .......    pig
 requinmangesmilie


avatar
Gundam69
Extrem Rider
Extrem Rider

Masculin Nombre de messages : 1145
Age : 39
Localisation : Millery (Lyon)
Moto : Fz6-N S1 98 Poney ... Full Black it's so good !!
Score Jeux :
0 / 1000 / 100


Revenir en haut Aller en bas

Re: TUTO CR montage top block

Message par adri66 le Dim 23 Mar 2014, 22:11


Voila images meilleurs quality du résultats final top block platine noires!  Cool

Et il brille mes collecteurs non mais!  tongue



bon de coté sa reste discret mais de face les top blocks dépassent un peu mais bon la protection avant tout:
avatar
adri66
Fz6 Rider
Fz6 Rider

Masculin Nombre de messages : 2190
Age : 35
Localisation : Salses le chateau, pyrénées-orientales
Moto : FZ6 fazer S2
Score Jeux :
0 / 1000 / 100


https://www.youtube.com/channel/UCAVhUBDtdzLP2qmou6vNgnA/feed

Revenir en haut Aller en bas

Re: TUTO CR montage top block

Message par Gundam69 le Dim 23 Mar 2014, 23:12

C'est parce que ton brêlon à une grosse tête que ça dépasse autant !    ça amplifi le phénomène !!

 :bisou:
avatar
Gundam69
Extrem Rider
Extrem Rider

Masculin Nombre de messages : 1145
Age : 39
Localisation : Millery (Lyon)
Moto : Fz6-N S1 98 Poney ... Full Black it's so good !!
Score Jeux :
0 / 1000 / 100


Revenir en haut Aller en bas

Re: TUTO CR montage top block

Message par norrin-radd le Lun 24 Mar 2014, 17:31

merci pour ce véritable photos reportage  Chinois
avatar
norrin-radd
Fz6 Rider
Fz6 Rider

Masculin Nombre de messages : 6100
Age : 53
Localisation : thônes 74230
Moto : monster 1200
Score Jeux :
5 / 1005 / 100


Revenir en haut Aller en bas

Re: TUTO CR montage top block

Message par gapiob le Lun 31 Mar 2014, 12:26

Merci pour ce tuto, même si maintenant je ne l'utiliserais plus  Embarassed
avatar
gapiob
Fz6 Rider
Fz6 Rider

Masculin Nombre de messages : 5068
Age : 33
Localisation : 95, Sannois
Moto : FJR 1300, le pullman
Score Jeux :
0 / 1000 / 100


http://mesbricolagesetentretiens.blogspot.fr/

Revenir en haut Aller en bas

Re: TUTO CR montage top block

Message par tetane83 le Mar 01 Avr 2014, 19:48

Super ton tuto... félicitation pour ce travail soigné cheers cheers
avatar
tetane83
Newby Rider
Newby Rider

Masculin Nombre de messages : 38
Age : 49
Localisation : hyeres
Moto : FZ6s
Score Jeux :
0 / 1000 / 100


Revenir en haut Aller en bas

Re: TUTO CR montage top block

Message par Ratus-Alpha le Jeu 28 Mai 2015, 23:10

Je sors un peu la pelle mais déjà : super tuto avec plein de photos ! Bravo

maintenant ma question. J'ai trouvé des top block mais sans la visserie (et peut être même sans les entretoises). Quelqu'un connaît les caractéristiques de chaque vise et dimensions des entretoises ? Il parait qu'il y en a avec un pas américain, c'est sur le filetage la différence ?
avatar
Ratus-Alpha
Fz6 Rider
Fz6 Rider

Masculin Nombre de messages : 5884
Age : 25
Localisation : Saint Bonnet le Chateau
Moto : FZ6-SP N - 78 (+20) chevaux
Score Jeux :
0 / 1000 / 100


https://www.youtube.com/channel/UCa7RnvxEuUPc_mmae5USEdQ?view_as

Revenir en haut Aller en bas

Re: TUTO CR montage top block

Message par adri66 le Jeu 28 Mai 2015, 23:26

je regarderais si j'ai la notice mais apparemment tu as quelques réponses sur le net:

http://www.meule de playmobil.org/forum/showthread.php?t=92380

http://www.marleva.net/boutique.html ou autre magasin larein merline!
avatar
adri66
Fz6 Rider
Fz6 Rider

Masculin Nombre de messages : 2190
Age : 35
Localisation : Salses le chateau, pyrénées-orientales
Moto : FZ6 fazer S2
Score Jeux :
0 / 1000 / 100


https://www.youtube.com/channel/UCAVhUBDtdzLP2qmou6vNgnA/feed

Revenir en haut Aller en bas

Re: TUTO CR montage top block

Message par Ratus-Alpha le Ven 29 Mai 2015, 07:16

Super correction automatique x) c'est bien Le fofo des Z sept et demi ?

Merci pour les liens
avatar
Ratus-Alpha
Fz6 Rider
Fz6 Rider

Masculin Nombre de messages : 5884
Age : 25
Localisation : Saint Bonnet le Chateau
Moto : FZ6-SP N - 78 (+20) chevaux
Score Jeux :
0 / 1000 / 100


https://www.youtube.com/channel/UCa7RnvxEuUPc_mmae5USEdQ?view_as

Revenir en haut Aller en bas

Re: TUTO CR montage top block

Message par perpi-lyonnais le Ven 29 Mai 2015, 08:14

je regarde ma notice ce soir et je te dis Wink
avatar
perpi-lyonnais
Fz6 Rider
Fz6 Rider

Masculin Nombre de messages : 2589
Age : 28
Localisation : Perpignan
Moto : fz6 fazer S2 2008
Score Jeux :
0 / 1000 / 100


Revenir en haut Aller en bas

Re: TUTO CR montage top block

Message par Ratus-Alpha le Ven 29 Mai 2015, 12:26

J'ai contacté Top Block hier et j'ai eu une réponse aujourd'hui. Eux ne me vendront pas les vis, mais peut être qu'un revendeur (du genre Dafy) pourrait me les vendre.
Je vais voir si il ne manque que les vis pour aller les acheter dans le commerce. Si il faut aussi les entretoises ca semble être un plan loose sauf si c'est pas trop cher chez Dafy.

Du coup je vous met le plan que j'ai recu. Pouvez vous me dire kézako que cette histoire de pas américain ? C'est sur le filetage ou la taille de l'empreinte ? Et quelles vis sont en pas américain ? (Je pense que la plus bizarre c'est la vis (-8-) qu'il faut avoir en 4 exemplaires en plus)


Dernière petite chose, cette vis (-8-) est celle qui rentre dans le cadre donc c'est nécessairement le même filetage que les vis d'origine ?! Quand je voulais enlever les roulettes SLS j'étais allé en acheter 2 chez Yam et magie, elles font 60mm avec un filetage sur 34mm. Donc je n'ai qu'a allé en acheter 2 autre et c'est réglé pour ca ?


scratch
avatar
Ratus-Alpha
Fz6 Rider
Fz6 Rider

Masculin Nombre de messages : 5884
Age : 25
Localisation : Saint Bonnet le Chateau
Moto : FZ6-SP N - 78 (+20) chevaux
Score Jeux :
0 / 1000 / 100


https://www.youtube.com/channel/UCa7RnvxEuUPc_mmae5USEdQ?view_as

Revenir en haut Aller en bas

Re: TUTO CR montage top block

Message par perpi-lyonnais le Ven 29 Mai 2015, 12:57

Pour ton pas, il s'agit bien du filet et non de l'empreinte (filet rapproché) et de mémoire il n'y en a qu'une comme ca; les 4 identiques sont au pas européen !
avatar
perpi-lyonnais
Fz6 Rider
Fz6 Rider

Masculin Nombre de messages : 2589
Age : 28
Localisation : Perpignan
Moto : fz6 fazer S2 2008
Score Jeux :
0 / 1000 / 100


Revenir en haut Aller en bas

Re: TUTO CR montage top block

Message par Ratus-Alpha le Ven 29 Mai 2015, 13:19

Pourtant les seules vis du plan sont les 8 x4 - 9 x4 - 10 x2. Donc il n'y a pas de vis en un seul exemplaire. Celle qui semble un peu différente c'est la -8- car elle a un 1.25 qui se balade dans la référence alors que les autre n'ont pas d'info.
avatar
Ratus-Alpha
Fz6 Rider
Fz6 Rider

Masculin Nombre de messages : 5884
Age : 25
Localisation : Saint Bonnet le Chateau
Moto : FZ6-SP N - 78 (+20) chevaux
Score Jeux :
0 / 1000 / 100


https://www.youtube.com/channel/UCa7RnvxEuUPc_mmae5USEdQ?view_as

Revenir en haut Aller en bas

Re: TUTO CR montage top block

Message par perpi-lyonnais le Ven 29 Mai 2015, 20:49

alors voilà ce que j'ai:
elles sont toutes en pas 125 (celles servant à bloquer les patins sur leur supports, etc...)
la seule a avoir un pas différent, c'est une 10x60 mais avec un pas américain, et qui vient dans le tube de renfort côté gauche.
avatar
perpi-lyonnais
Fz6 Rider
Fz6 Rider

Masculin Nombre de messages : 2589
Age : 28
Localisation : Perpignan
Moto : fz6 fazer S2 2008
Score Jeux :
0 / 1000 / 100


Revenir en haut Aller en bas

Re: TUTO CR montage top block

Message par Ratus-Alpha le Sam 30 Mai 2015, 00:21

Punaise c'est une galère ça --"

Merci pour les infos.
avatar
Ratus-Alpha
Fz6 Rider
Fz6 Rider

Masculin Nombre de messages : 5884
Age : 25
Localisation : Saint Bonnet le Chateau
Moto : FZ6-SP N - 78 (+20) chevaux
Score Jeux :
0 / 1000 / 100


https://www.youtube.com/channel/UCa7RnvxEuUPc_mmae5USEdQ?view_as

Revenir en haut Aller en bas

Re: TUTO CR montage top block

Message par scope3d le Ven 21 Aoû 2015, 18:05

Yep les poulets,

Quelqu'un peut mesurer la cote entre les 2 plaques support,  repérées 5 et 6 ainsi que leur epaisseur max respectives ( c'est la largeur de l'ensemble entre plaque
Sinon le tube,  il est en alu ?
avatar
scope3d
Extrem Rider
Extrem Rider

Masculin Nombre de messages : 1248
Age : 42
Localisation : toulon
Moto : fz6 n 2004
Score Jeux :
0 / 1000 / 100


Revenir en haut Aller en bas

Re: TUTO CR montage top block

Message par perpi-lyonnais le Ven 21 Aoû 2015, 23:18

yep !
je viens juste de voir ton post désolé.....

5 et 6 font 14mm; et 30 au plus épais (là où la barre 7 vient de fixer)
côte entre les 2: 430mm (plaque de support incluse)
tube en alu oui Smile

n'hesites pas si besoin Wink (ça sent la bricole tout ça XD)
avatar
perpi-lyonnais
Fz6 Rider
Fz6 Rider

Masculin Nombre de messages : 2589
Age : 28
Localisation : Perpignan
Moto : fz6 fazer S2 2008
Score Jeux :
0 / 1000 / 100


Revenir en haut Aller en bas

Re: TUTO CR montage top block

Message par scope3d le Sam 22 Aoû 2015, 13:11

Merci,  c'est cool re

Quand tu parle de plaque support incluse,  tu parles de 5 et 6  ou de la plque support 11

Ouais je suis en train de regarder si c'est pas trop chiant a faire.  Mais bon des fois ca vaut pas le coup se faire la caca tout mou,  on verra bien


Encore merci
avatar
scope3d
Extrem Rider
Extrem Rider

Masculin Nombre de messages : 1248
Age : 42
Localisation : toulon
Moto : fz6 n 2004
Score Jeux :
0 / 1000 / 100


Revenir en haut Aller en bas

Re: TUTO CR montage top block

Message par perpi-lyonnais le Sam 22 Aoû 2015, 13:45

Oui pardon je parle de 11 inclus !
Pour les entretoises tu vas les faire comment?? (3 et 4 par exemple)?
Je pense que octobre - novembre aura des bonnes affaires Wink
avatar
perpi-lyonnais
Fz6 Rider
Fz6 Rider

Masculin Nombre de messages : 2589
Age : 28
Localisation : Perpignan
Moto : fz6 fazer S2 2008
Score Jeux :
0 / 1000 / 100


Revenir en haut Aller en bas

Re: TUTO CR montage top block

Message par scope3d le Sam 22 Aoû 2015, 14:56

Ok ok,



Y'a les cotes sur la nomenclature  Wink
Sinon quand tu sais pas,  tu fais un empilage de rondelles que tu mesures au pieds a coulisse


Ouep c'est pas trop la saison en ce moment
avatar
scope3d
Extrem Rider
Extrem Rider

Masculin Nombre de messages : 1248
Age : 42
Localisation : toulon
Moto : fz6 n 2004
Score Jeux :
0 / 1000 / 100


Revenir en haut Aller en bas

Re: TUTO CR montage top block

Message par Ratus-Alpha le Dim 23 Aoû 2015, 14:54

De toute facon perpi te donnera un lien quand ca tombera sur LBC Wink
En cas de besoin je pourrai aussi te donner des dimensions (même si honnetement j'en ai chi* pour le montage à cause d'une vise gripée)
avatar
Ratus-Alpha
Fz6 Rider
Fz6 Rider

Masculin Nombre de messages : 5884
Age : 25
Localisation : Saint Bonnet le Chateau
Moto : FZ6-SP N - 78 (+20) chevaux
Score Jeux :
0 / 1000 / 100


https://www.youtube.com/channel/UCa7RnvxEuUPc_mmae5USEdQ?view_as

Revenir en haut Aller en bas

Re: TUTO CR montage top block

Message par perpi-lyonnais le Dim 23 Aoû 2015, 15:32

Ratus-Alpha a écrit:De toute facon perpi te donnera un lien quand ca tombera sur LBC Wink
En cas de besoin je pourrai aussi te donner des dimensions (même si honnetement j'en ai chi* pour le montage à cause d'une vise gripée)


Ah bon? peut être toi aussi qui peut le donner le lien :P
avatar
perpi-lyonnais
Fz6 Rider
Fz6 Rider

Masculin Nombre de messages : 2589
Age : 28
Localisation : Perpignan
Moto : fz6 fazer S2 2008
Score Jeux :
0 / 1000 / 100


Revenir en haut Aller en bas

Re: TUTO CR montage top block

Message par Ratus-Alpha le Dim 23 Aoû 2015, 16:44

Ah non, je vais plus sur le bon coin, je passe sur le topic pour voir ce que tu nous as trouvé (le pire c'est que c'est vrai)
avatar
Ratus-Alpha
Fz6 Rider
Fz6 Rider

Masculin Nombre de messages : 5884
Age : 25
Localisation : Saint Bonnet le Chateau
Moto : FZ6-SP N - 78 (+20) chevaux
Score Jeux :
0 / 1000 / 100


https://www.youtube.com/channel/UCa7RnvxEuUPc_mmae5USEdQ?view_as

Revenir en haut Aller en bas

Re: TUTO CR montage top block

Message par perpi-lyonnais le Dim 23 Aoû 2015, 18:20

Ratus-Alpha a écrit:Ah non, je vais plus sur le bon coin, je passe sur le topic pour voir ce que tu nous as trouvé (le pire c'est que c'est vrai)

Eh ben... quelle pression, quel honneur !!!


BON ET LA MODO J'AI PAS LE DROIT A DES POINTS JEUX HEIN???!!!! geek geek
avatar
perpi-lyonnais
Fz6 Rider
Fz6 Rider

Masculin Nombre de messages : 2589
Age : 28
Localisation : Perpignan
Moto : fz6 fazer S2 2008
Score Jeux :
0 / 1000 / 100


Revenir en haut Aller en bas

Re: TUTO CR montage top block

Message par Contenu sponsorisé


Contenu sponsorisé


Revenir en haut Aller en bas

Page 1 sur 3 1, 2, 3  Suivant

Revenir en haut



Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
